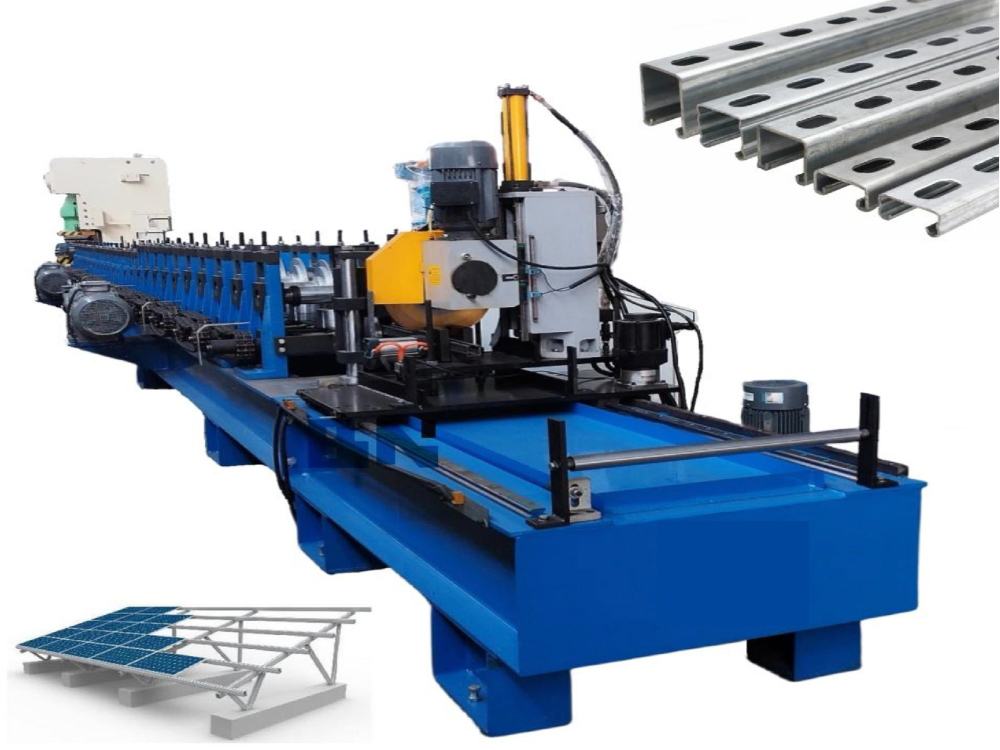

Profileuse pour structures porteuses de panneaux photovoltaïques

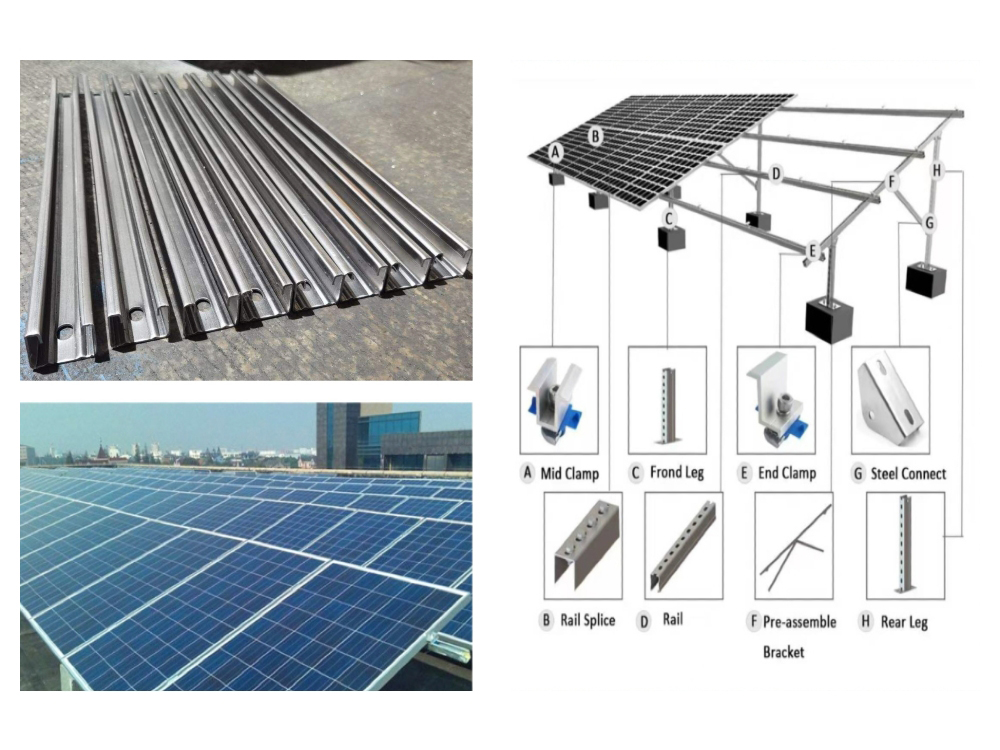

La profileuse pour structures porteuses de panneaux photovoltaïques est conçue pour fabriquer les profils de montage destinés aux grandes centrales photovoltaïques au sol, aux installations solaires décentralisées et aux projets EPC internationaux. Elle assure une production efficace, précise, flexible et économe en énergie des supports photovoltaïques.
La profileuse automatise la production depuis l’alimentation de la bobine jusqu’au profilage et à la coupe. Bohai propose trois configurations de vitesse de travail, afin que chaque client puisse choisir l’installation adaptée à l’échelle du projet et aux exigences de production.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1-2.5mm (personnalisable) |
| Largeur d’alimentation | 80-200mm (personnalisable) |
| Largeur utile | 41mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Dispositif de poinçonnage | |

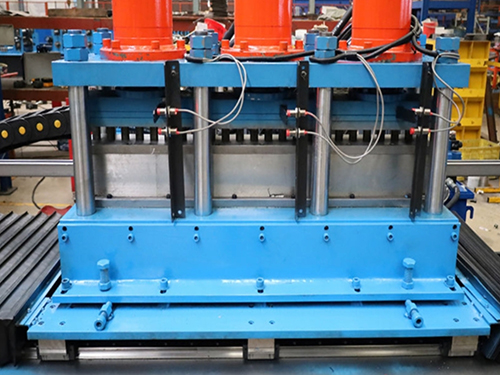

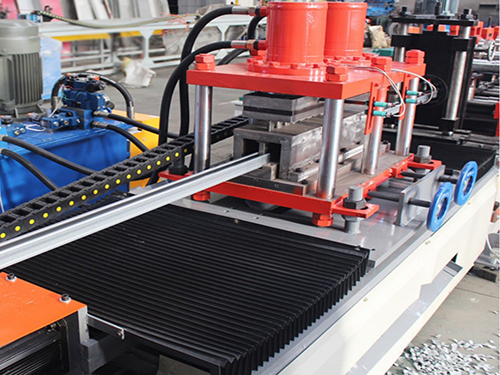

| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Selon les plans (personnalisable) |
| Profileuse | |
| Arbre principal | Diamètre : Ø80mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 20-30 stations |
| Puissance du moteur de la profileuse | 15-22kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (3.0kW-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

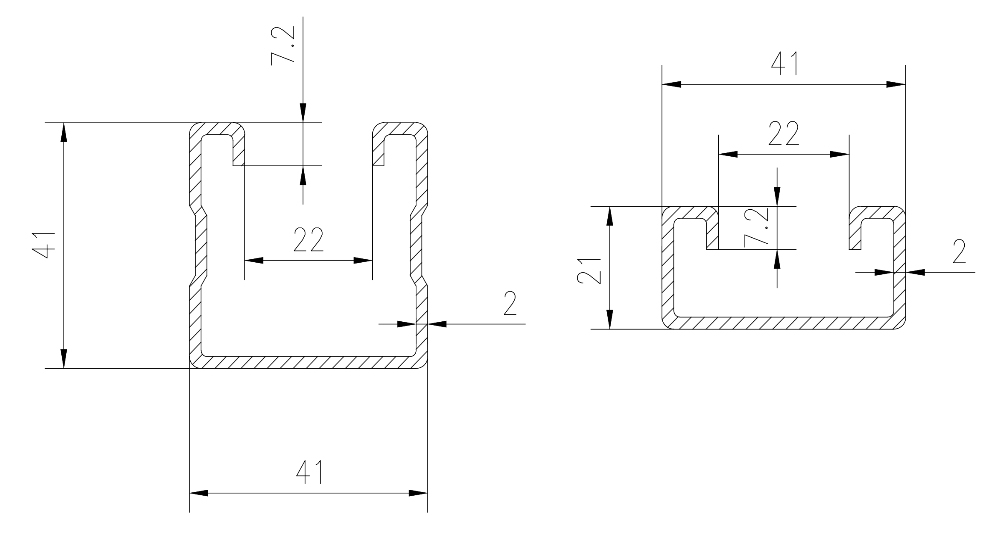

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Poinçonnage → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
