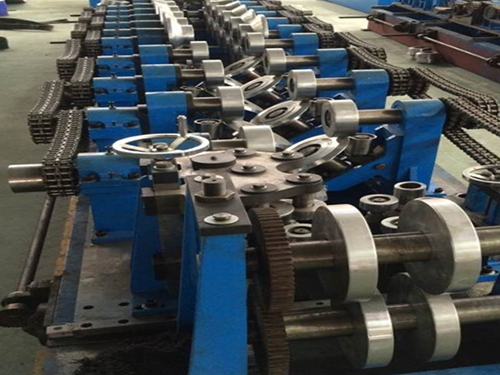

Profileuse interchangeable pour pannes C/Z

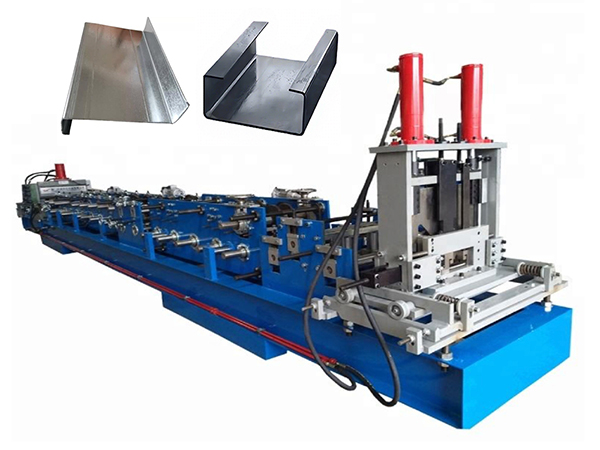

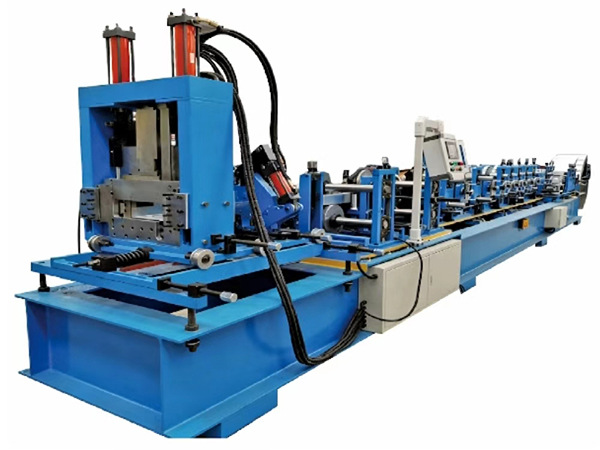

Conçue pour les fabricants recherchant une production flexible de pannes, la profileuse interchangeable C/Z fabrique des profils C et Z sur une même ligne. Le changement de profil s’effectue par réglage des paramètres, sans remplacement de moule ni arrêt de la machine, ce qui réduit les temps de changement de série et les interruptions de production.
Un API, un servomoteur et un système de détection numérique contribuent à maintenir la précision des profils, avec un écart dimensionnel limité à ±0,5 mm et une erreur angulaire inférieure à 0,5. La ligne de profilage pour pannes intègre l’alimentation automatique, le profilage, la coupe à longueur, le poinçonnage et l’empilage, pour une production quotidienne de 1 500 à 2 000 pièces. Elle convient aux bâtiments industriels, entrepôts, plateformes logistiques, structures porteuses photovoltaïques et applications similaires.
| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Limite d’élasticité | Q195, Q235 et autres |
| Épaisseur du matériau | 2-3mm (personnalisable) |

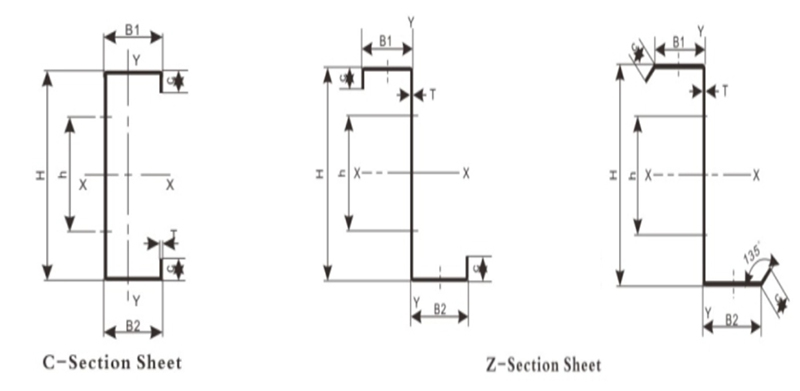

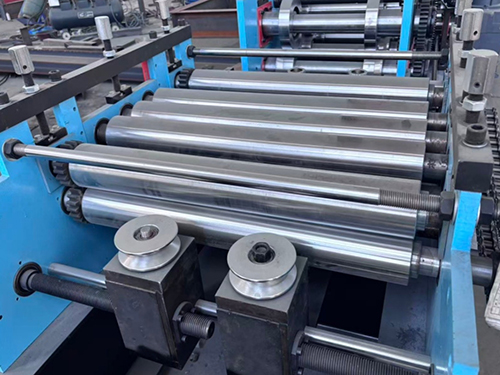

| Panne en C | Largeur d’alimentation : 180-400 mm (personnalisable) Largeur utile : A : 60-200 mm, B : 30-80 mm, C : 0-20 mm |
| Panne en Z | Largeur d’alimentation : 380-650 mm (personnalisable) Largeur utile : A : 150-300 mm, B : 62-92 mm, C : 57-87 mm |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Type C/Z interchangeable | Réglage électrique entièrement automatique par simple commande |
| Dimensions de la machine | Env. 10×1.6×1.5m |
| Poids de la machine | 8-10t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Galet de planage | Diamètre : Ø85mm Matériau : acier 45# (planage à 7-9 galets) |
| Arbre principal | Diamètre : Ø80mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 18 stations+13 ensemble CZ interchangeable module |
| Puissance du moteur de la profileuse | 22-30 kW (avec réducteur cycloïdal) |
| Vitesse de profilage | 8-30m/min |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage hydraulique |
| Configurations des matrices de poinçonnage | 3 ensembles (personnalisables selon les plans des profils) |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (4.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Planage → Profilage → Poinçonnage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 5 t | 1 ensemble |
| 2 | Dispositif de planage | 1 ensemble |
| 3 | Dispositif de poinçonnage | 1 ensemble |
| 4 | Profileuse principale (module C/Z interchangeable compris) | 1 ensemble |
| 5 | Dispositif de coupe | 1 ensemble |
| 6 | Centrale hydraulique | 1 ensemble |
| 7 | Système de commande (armoire comprise) | 1 ensemble |
| 8 | Table de sortie | 1 ensemble |
