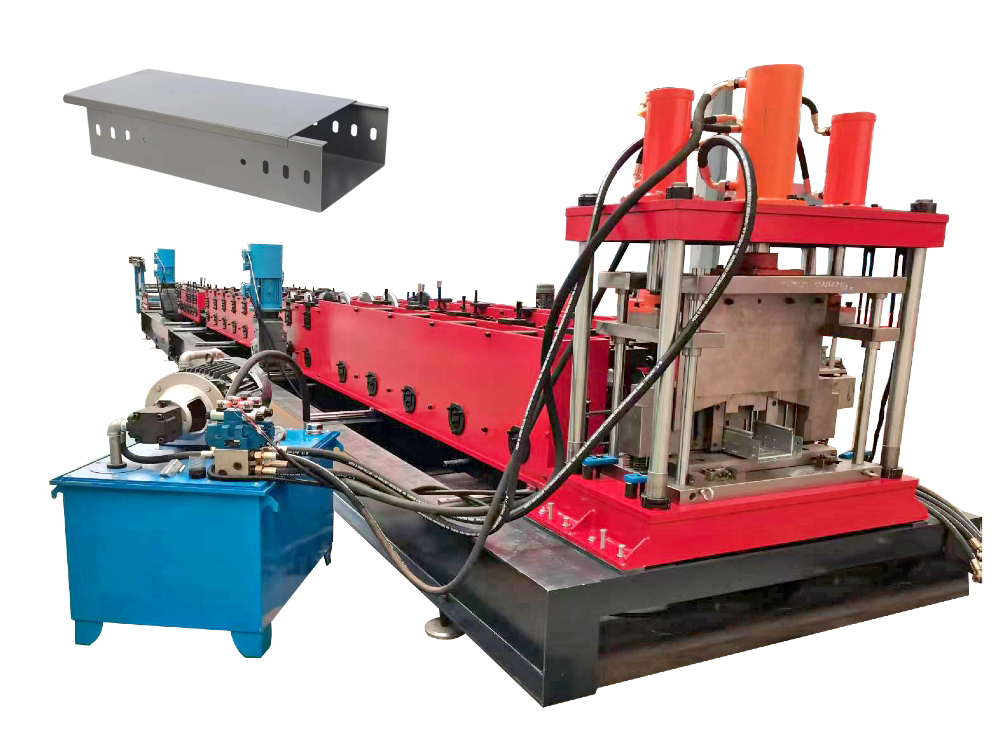

Profileuse pour chemins de câbles

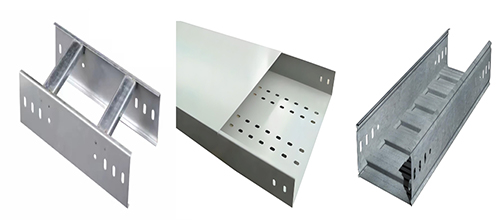

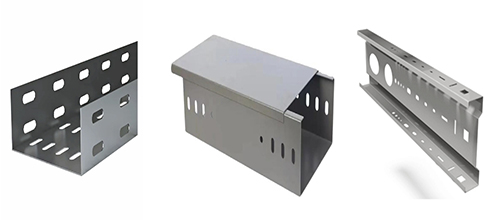

La profileuse pour chemins de câbles permet de fabriquer des chemins de câbles à fond plein, perforés, en échelle et d’autres modèles. Elle accepte des largeurs de fond personnalisées de 100 à 600 mm et des hauteurs de 50 à 150 mm ; ses 18 à 22 stations de profilage maintiennent une précision stable dans une plage de ±0,2 mm.
La ligne est commandée par API et dotée d’un système de poinçonnage automatique. Elle réunit le déroulage, le planage, le profilage, le poinçonnage, la coupe et l’empilage dans un processus de production complet. La vitesse peut atteindre 12 à 15 m/min ; le gaufrage du logo du client et le changement rapide de dimensions sont disponibles en option.
Bohai propose plus de 20 séries d’équipements connexes pour les secteurs du bâtiment, de l’électricité, des énergies nouvelles et d’autres industries. La machine accepte des tôles de 0,5 à 3 mm d’épaisseur et des configurations hors standard, ce qui la rend adaptée aux projets exigeant une grande précision et une stabilité élevée.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 0.7-1.5mm (personnalisable) |
| Largeur d’alimentation | 500-1000mm (personnalisable) |
| Largeur utile | Hauteur : 50-120 mm Largeur : 100-600 mm (réglable) Personnalisable |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 35×2×2m |
| Poids de la machine | 6-10t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Puissance totale installée | 65kW |
| Dispositif de planage | |
| Galets de planage | 7 galets |
| Diamètre des galets de planage | Ø96 mm, acier 45# (tournage de finition, trempe et revenu) |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Matériau du moule de poinçonnage | Cr12 ( trempé à HRC 58-62) |
| Dispositif de coupe | |
| Mode de coupe | Coupe hydraulique avant entièrement automatique |
| Matériau de la lame de coupe | 9CrSi |

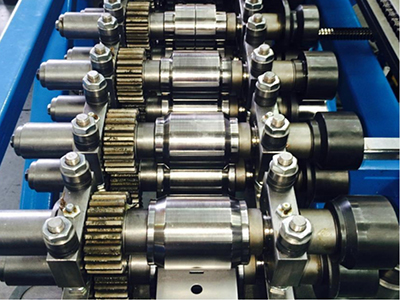

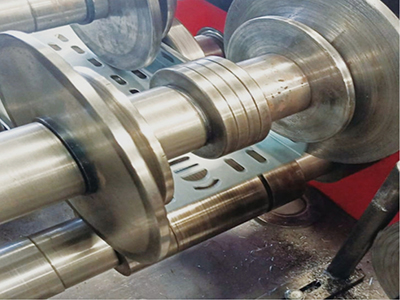

| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø100mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Cr12 (trempé à HRC 58-62) |
| Stations de profilage | 20-30 stations |
| Puissance du moteur de la profileuse | 15-30kW |
| Vitesse de profilage | 8-30m/min |
(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Planage et poinçonnage → Coupe avant → Alimentation de la matière → Profilage → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de planage et de poinçonnage | 1 ensemble |
| 3 | Dispositif de coupe | 1 ensemble |
| 4 | Profileuse principale | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
