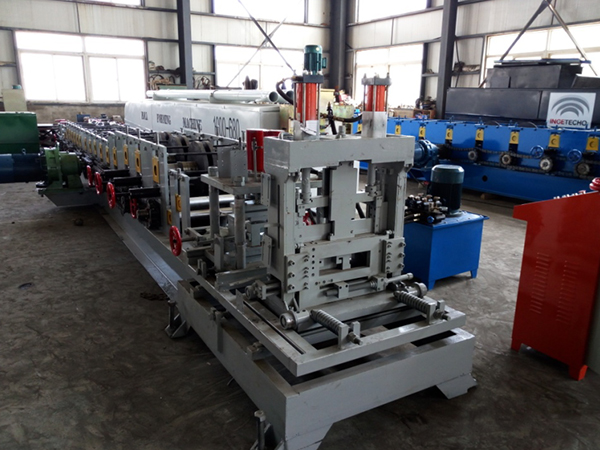

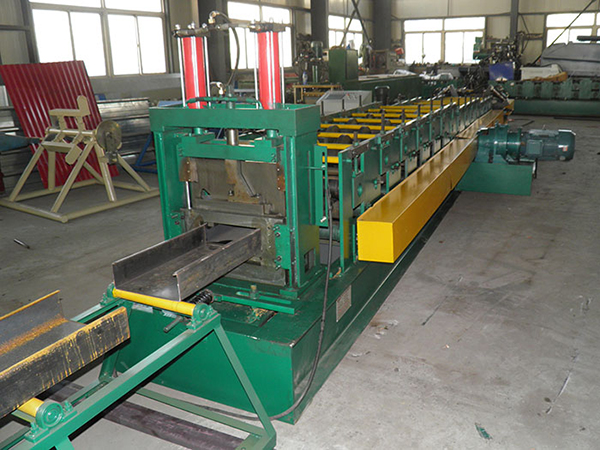

Laminoir à profilés en C
| Matière première | |
| Matériaux compatibles | HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) CRC (acier en bobine laminé à froid) GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) |
| Épaisseur du matériau | 2-3mm (personnalisable) |
| Largeur d’alimentation | 180-400mm (personnalisable) |
| Largeur utile | A: 60-200mm B: 30-80mm C: 0-20mm |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 7×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Galet de planage | Diamètre : Ø80mm Matériau : acier 45# (planage à 5-7 galets) |
| Arbre principal | Diamètre : Ø80mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets de profilage | GR15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 12-18 stations |
| Puissance du moteur | 11-15 kW (avec réducteur cycloïdal) |
| Vitesse de profilage | 8-30m/min |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage hydraulique |
| Configurations des matrices de poinçonnage | 2 ensembles (personnalisables selon les plans des profils) |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (4.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

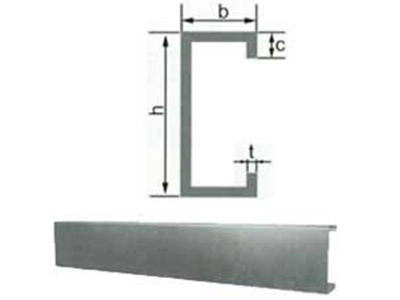

- h=100mm, b=50mm, c=15mm, coil width=210mm
- h=150mm, b=50/60mm, c=20mm, coil width=270/290mm
- h=200mm, b=65/70mm, c=20mm, coil width=350/360mm
- h=250mm, b=70/80mm, c=20mm, coil width=410/430mm
- h=300mm, b=70/80mm, c=20mm, coil width=460/480mm
Déroulage → Alimentation et guidage → Planage → Profilage → Poinçonnage → Coupe → Réception des produits finis

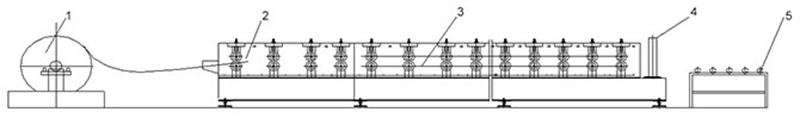

Schéma du processus technologique
- Dispositif d'alimentation de matériel
- Alimentation
- Formage hydraulique
- Découpe hydraulique
- Dispositif de décharge
| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de planage | 1 ensemble |
| 3 | Dispositif de poinçonnage | 1 ensemble |
| 4 | Profileuse | 1 ensemble |
| 5 | Dispositif de coupe | 1 ensemble |
| 6 | Centrale hydraulique | 1 ensemble |
| 7 | Système de commande (armoire comprise) | 1 ensemble |
| 8 | Table de sortie | 1 ensemble |

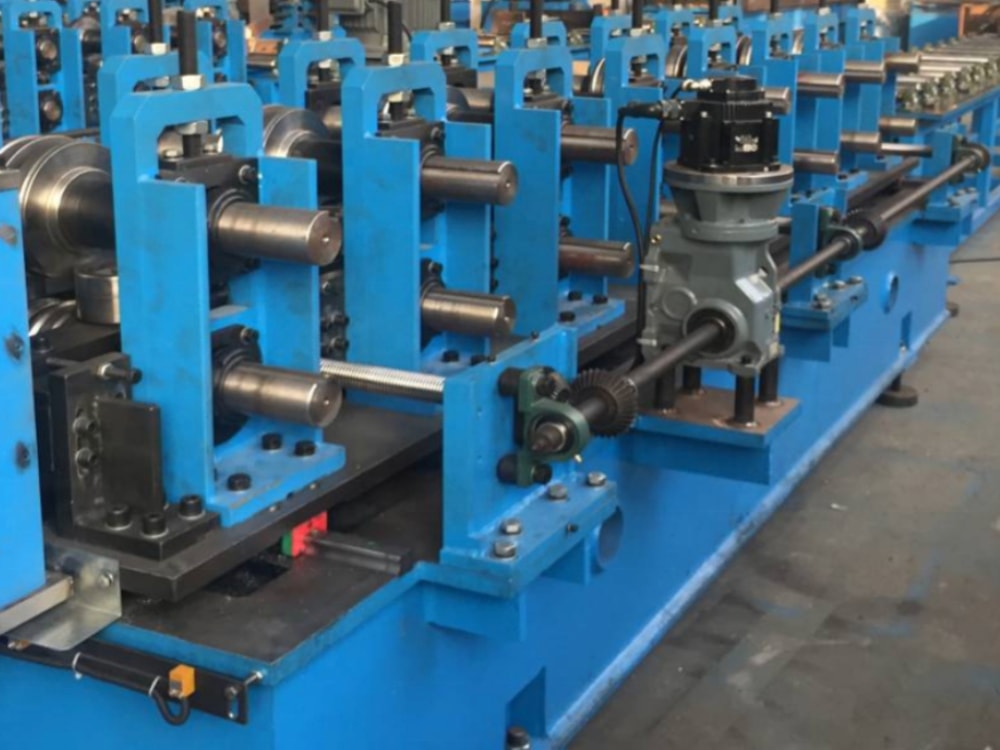

- Le laminoir à profilés en C est monté avec des rouleaux traités intensivement et composés d'acier forgé de construction de qualité. La surface des rouleaux avec un revêtement en chrome dur permet une longue durée de service.
- Cet équipement est contrôlé par ordinateur pour le réglage de la longueur, le poinçonnage et le comptage.

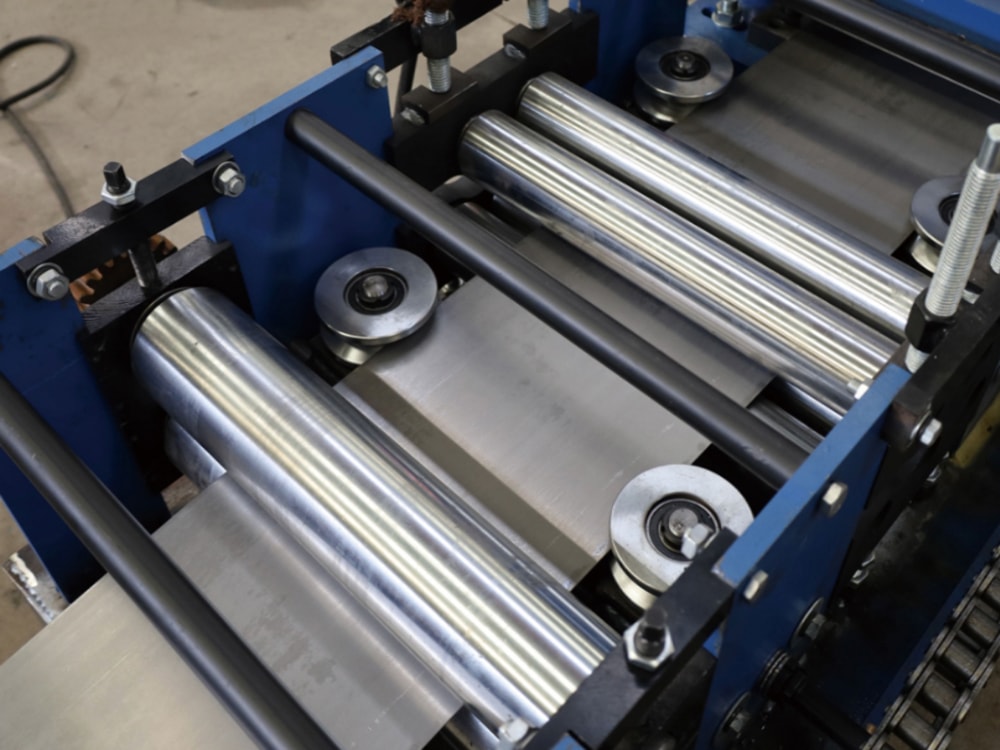

- Sur la partie avant, la machine adopte beaucoup de rouleaux d'aplanissement pour l'amélioration de la planéité de la bande d'acier. Après l'aplanissement, le profilé est plat et régulier et rencontre les exigences de normes. De plus, le laminoir à profilés en C est plus avantageux économiquement.
- Le profilé en C produit par cette machine est caractérisé par une excellente résistance au pliage et une installation aisée.
- Le profilé de notre laminoir à profilés en C est communément utilisé dans le support de toitures et de murs pour des constructions de moyenne ou de large taille telles qu'une usine, un entrepôt, un garage, un gymnasium, un centre d'exposition, un cinéma, un théâtre, un jardin et d'autres.
