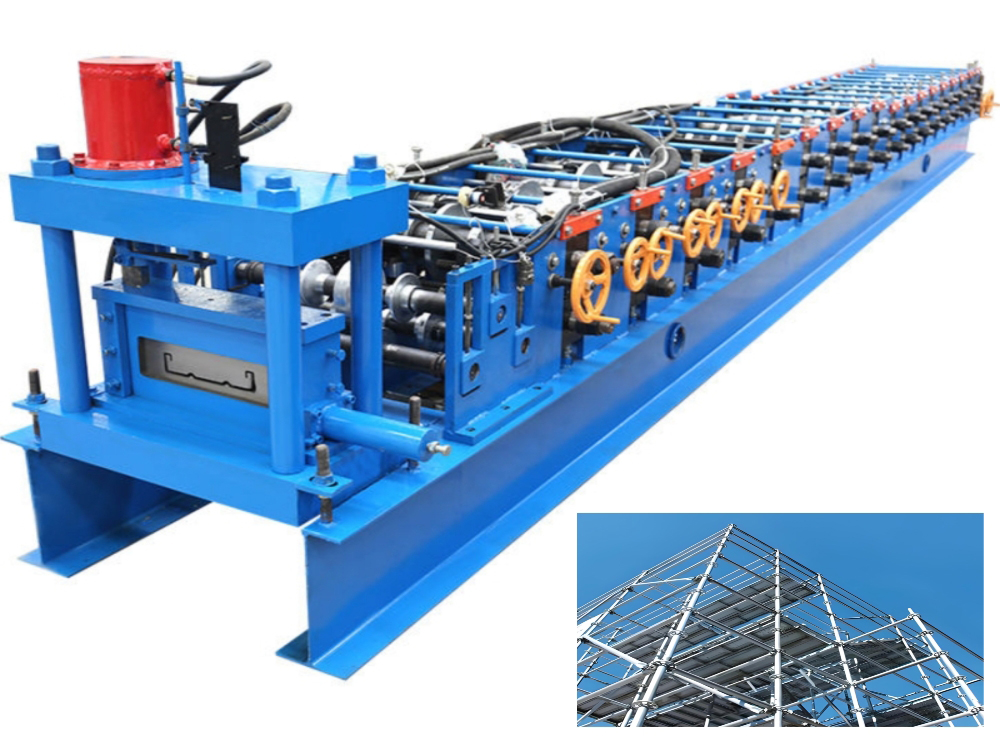

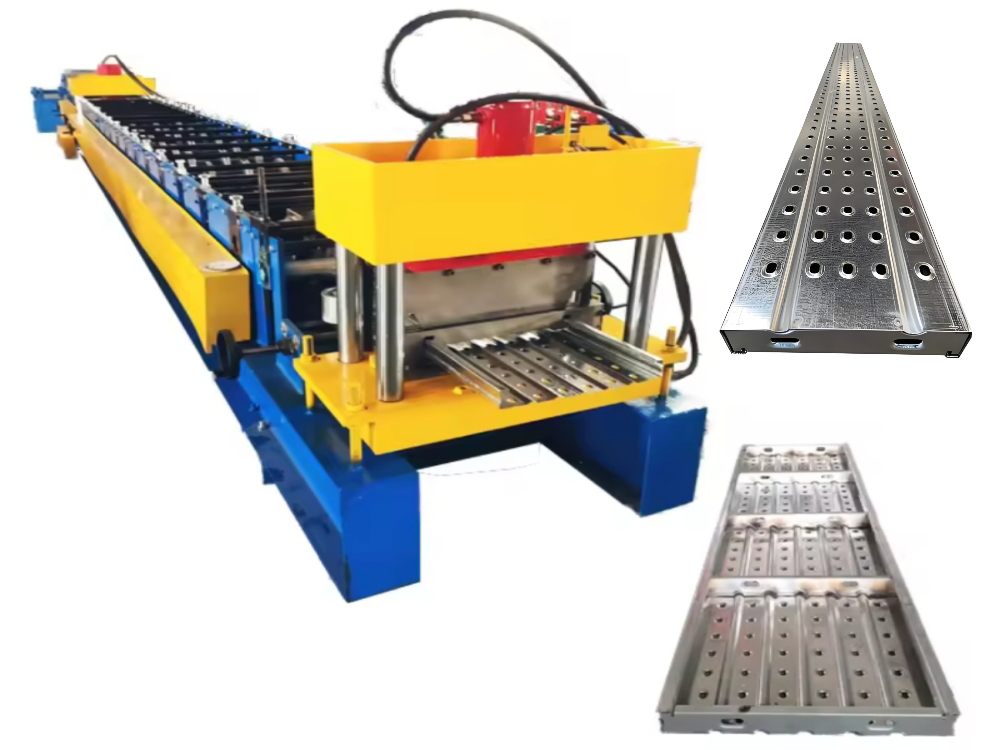

Profileuse pour planchers d’échafaudage en acier
La profileuse pour planchers d’échafaudage en acier est conçue pour la production automatisée de planchers de différentes dimensions. La ligne intègre le déroulage, le planage, le poinçonnage, le profilage, la mesure et la coupe afin de fabriquer des planchers réguliers tout en réduisant les manutentions manuelles.

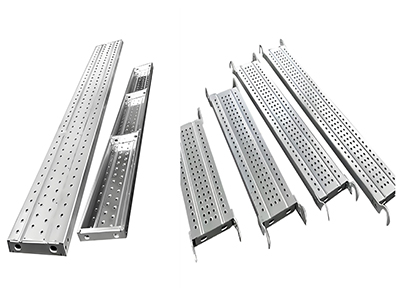

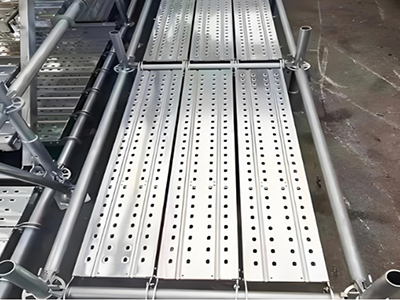

Les planchers en acier finis offrent une capacité de charge élevée et une bonne résistance à la flexion et à la déformation. Ils servent couramment de plateformes de travail pour la construction de bâtiments de grande hauteur, les ponts, les tunnels et d’autres chantiers où la sécurité, la résistance et la régularité de la qualité de production sont essentielles.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1.2-1.8mm (personnalisable) |
| Largeur d’alimentation | 400mm (personnalisable) |
| Largeur utile | 250mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 7t-9T |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Dispositif de planage et de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Matériau du moule de poinçonnage | Cr12 (trempé à HRC 58-60) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø80mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 12-20 stations |
| Puissance du moteur de la profileuse | 11-22kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (5.5-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
Déroulage → Planage et poinçonnage → Alimentation de la matière → Profilage → Coupe → Réception des produits finis
Configurations| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de planage et de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
