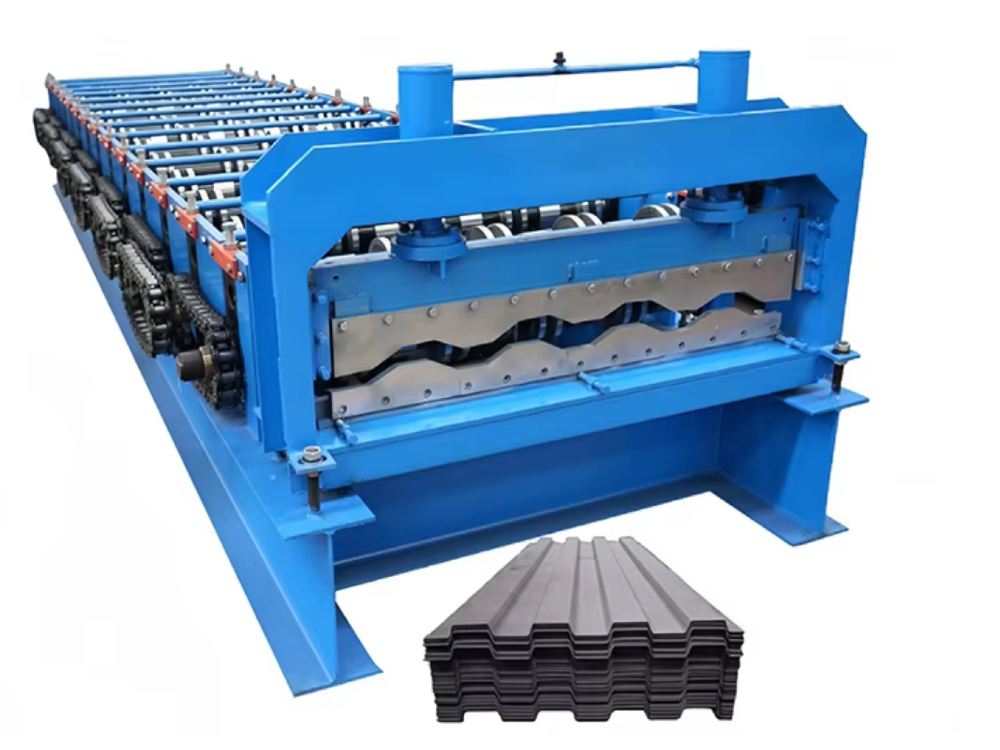

Profileuse pour panneaux de carrosserie de camion

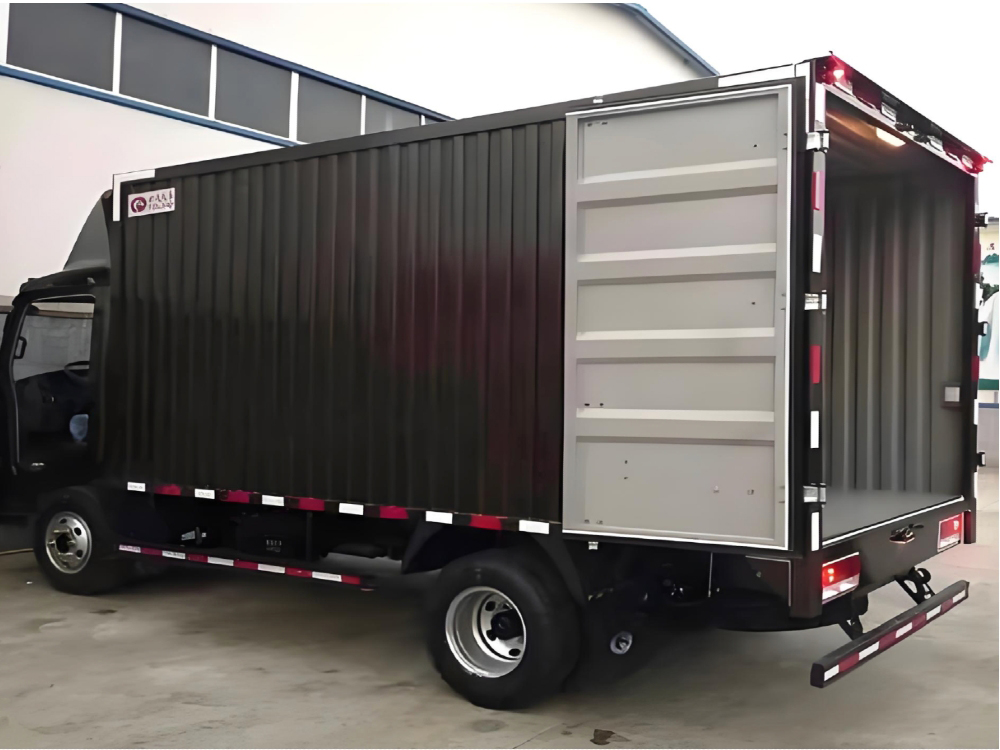

La profileuse pour panneaux de carrosserie de camion est spécialement conçue pour fabriquer les parois latérales des camions logistiques ainsi que les panneaux de toit des caisses de transport. Elle accepte des tôles de 1,2 à 3,0 mm d’épaisseur et comporte 20 à 28 stations afin d’assurer un profilage stable. Le système hydraulique de coupe à longueur maintient les panneaux plats, précis et sans déformation.
Pour les panneaux de toit, la machine peut recevoir des ensembles dédiés de galets de planage et de cintrage afin de former des ondulations régulières présentant une forte résistance à la compression. Un poinçonnage automatique peut être intégré en option pour réaliser au préalable les trous d’évacuation, ce qui améliore l’étanchéité et la résistance de la structure. Des profils hors standard sont également disponibles pour répondre aux différents besoins de fabrication des carrosseries de camions.
Caractéristiques techniques| Paramètre | Description |
| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1-3mm (personnalisable) |
| Largeur d’alimentation | 1200-1250mm (personnalisable) |
| Largeur utile | 1000-1200mm (personnalisable). |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Galet de planage | Diamètre : Ø115-125mm Matériau : acier 45# (planage à 5-7 galets) |
| Matériau de l’arbre principal | Diamètre : Ø115mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 18-28 stations |
| Puissance du moteur de la profileuse | 30-50 kW (avec réducteur cycloïdal) |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (11-30kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

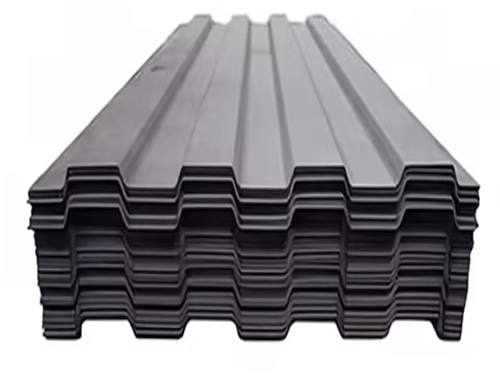

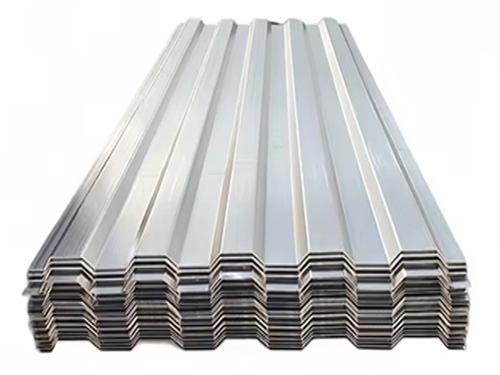

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Planage → Profilage → Coupe → Réception des produits finis
Configuration| N° | Équipement | Quantité |
| 1 | Dérouleur de 10 t | 1 ensemble |
| 2 | Dispositif de planage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
