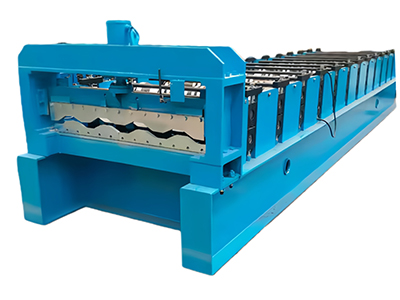

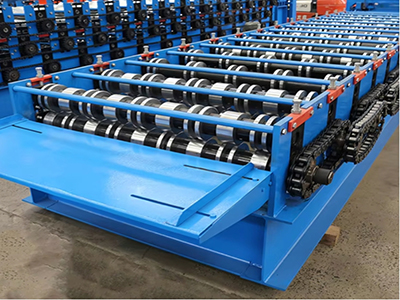

Profileuse pour panneaux latéraux ondulés de conteneurs maritimes
La profileuse Bohai pour panneaux latéraux de conteneurs maritimes est conçue pour produire les parois latérales ondulées des conteneurs normalisés. La ligne accepte des tôles de 1,2 à 4,0 mm d’épaisseur et comporte 22 à 32 stations de profilage afin d’obtenir des panneaux réguliers et stables pour l’assemblage des conteneurs.
Le système hydraulique de coupe à longueur produit des coupes nettes et précises, sans déformation des extrémités des panneaux, afin de faciliter les opérations ultérieures de soudage et de montage. Des profils personnalisés sont également disponibles pour les conteneurs hors standard.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | Acier patinable CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 1-3mm (personnalisable) |
| Largeur d’alimentation | 1200-1250mm (personnalisable) |
| Largeur utile | 1000-1200mm (personnalisable). |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 6-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Galet de planage | Diamètre : Ø115-125mm Matériau : acier 45# (planage à 5-7 galets) |
| Matériau de l’arbre principal | Diamètre : Ø115mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |

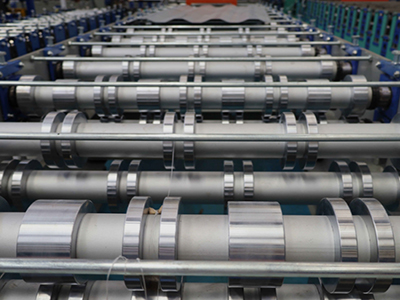

| Stations de profilage | 18-28 stations |
| Puissance du moteur de la profileuse | 30-50 kW (avec réducteur cycloïdal) |
| Vitesse de profilage | 8-30m/min |

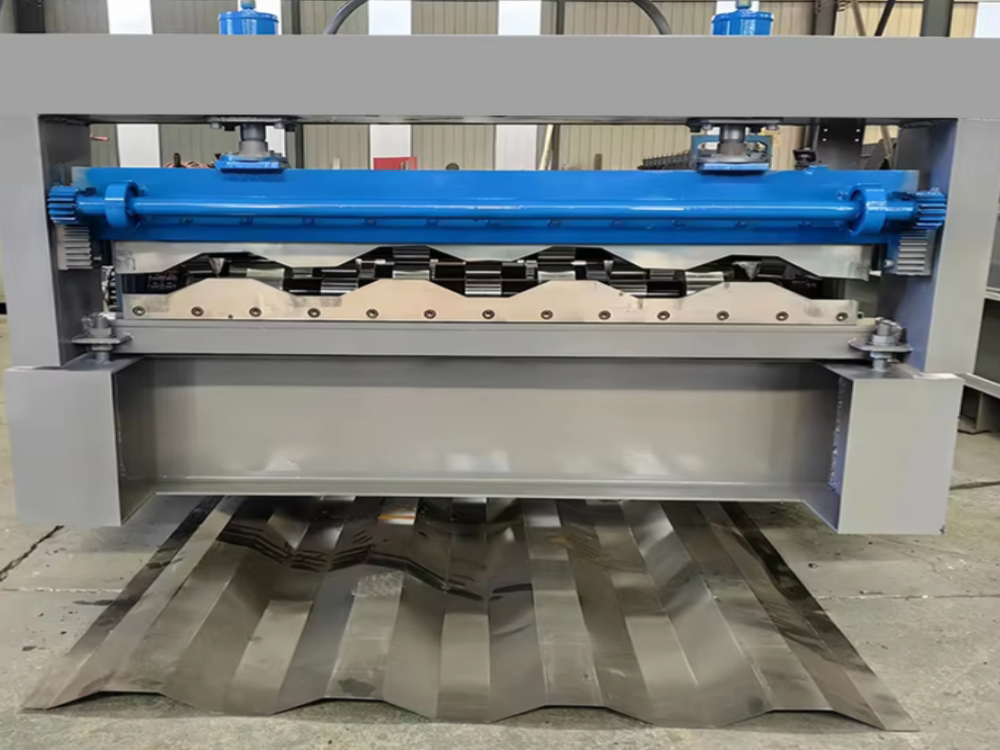

| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (11-30kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

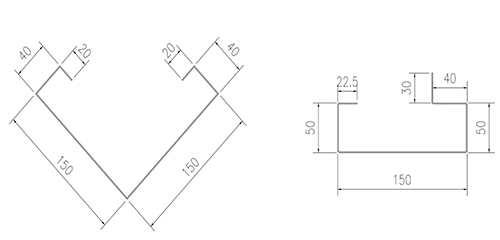

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et guidage de la matière → Planage → Profilage → Coupe → Réception des produits finis
Configuration| N° | Équipement | Quantité |
| 1 | Dérouleur de 10 t | 1 ensemble |
| 2 | Dispositif de planage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
