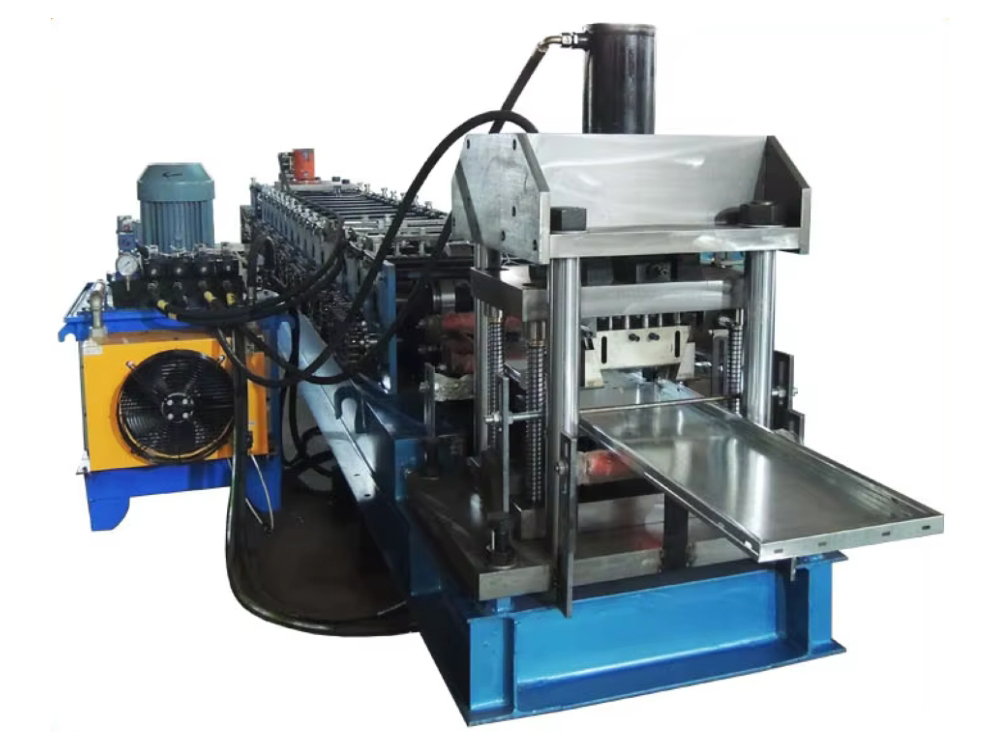

Profileuse pour tablettes de rayonnages métalliques

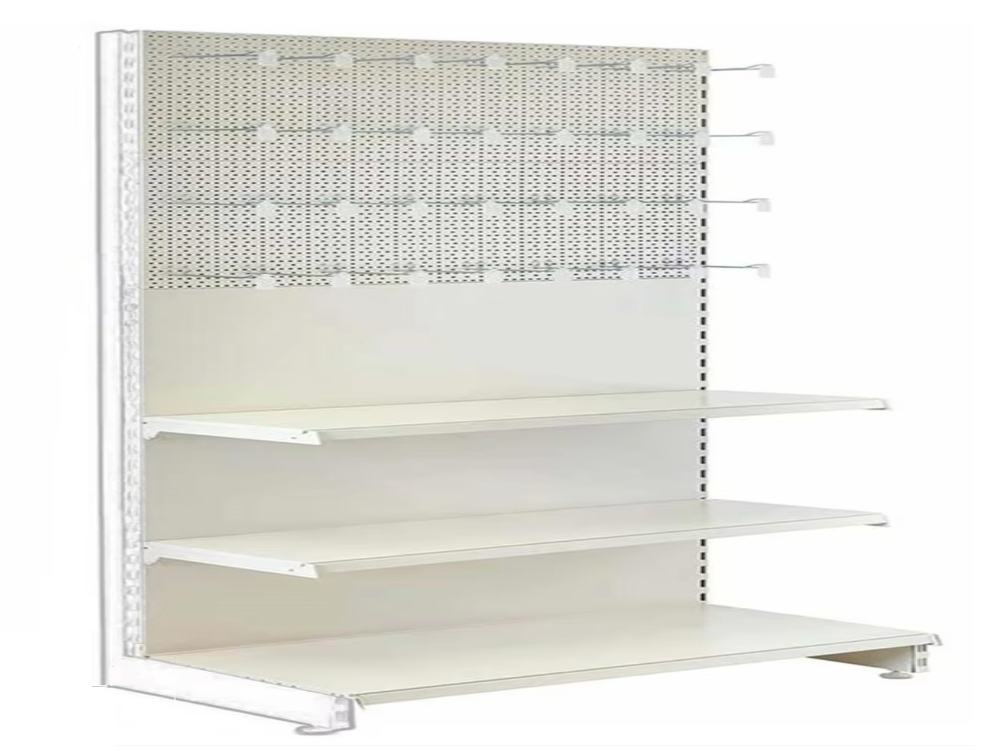

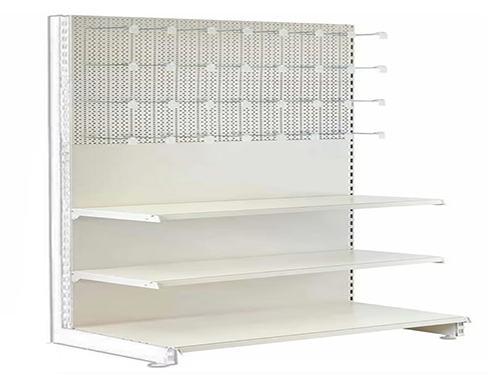

La profileuse pour tablettes de rayonnages métalliques fabrique des tablettes destinées à de nombreuses applications, des présentoirs légers aux rayonnages lourds d’entrepôt. Elle accepte notamment l’acier au carbone, les bobines galvanisées et l’acier inoxydable, avec une épaisseur configurable de 0,5 à 3,0 mm selon les besoins de production.
Bohai propose des configurations hors standard : les moules et le procédé peuvent être adaptés à la capacité de charge des tablettes, aux motifs de trous antidérapants, au traitement des bords et à d’autres détails du profil. Les fabricants peuvent ainsi proposer des rayonnages différenciés.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.5-0.6mm (personnalisable) |
| Largeur d’alimentation | 800-1200mm (personnalisable) |
| Largeur utile | 600-1000mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 12×1.6×1.4m |
| Poids de la machine | 7t-10t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Dispositif d’alimentation par servomoteur et de poinçonnage hydraulique | |
| Alimentation par servomoteur | 2,5-5,5 kW, GCr15 (trempé à HRC 56-60) |
| Dispositif de coupe hydraulique | 5,5-11 kW, 2 ensembles de moules de coupe |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø70mm Matériau : acier 45# (tournage de finition) |

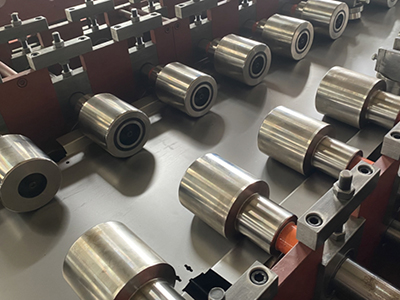

| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |

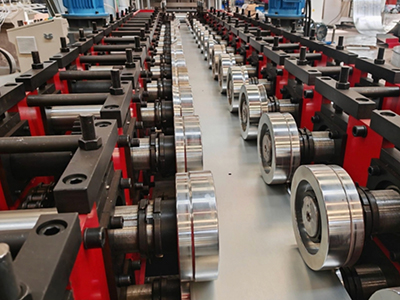

| Stations de profilage | 14-24 stations |
| Puissance du moteur de la profileuse | 5.0-11kW |
| Vitesse de profilage | 8-20m/min |
| Dispositif hydraulique de mesure des trous, de coupe et de pliage | |
| Mode de coupe | Centrale hydraulique de 3,0 kW, un dispositif de mesure et de positionnement des trous, une cisaille hydraulique avec moule |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

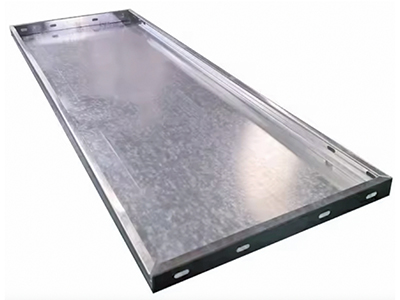

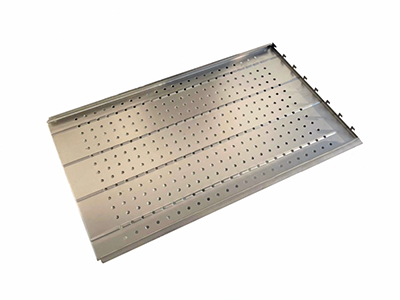

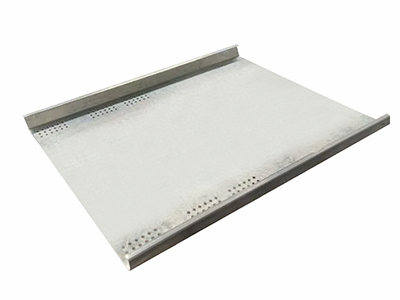

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation par servomoteur et coupe hydraulique → Alimentation de la matière → Profilage → Mesure des trous, coupe et pliage hydrauliques → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur passif de 5 t et dispositif de planage à 7 galets | 1 ensemble |
| 2 | Dispositif d’alimentation par servomoteur et de coupe hydraulique | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Mesure des trous, coupe et pliage hydrauliques | 1 ensemble |
| 5 | Table de sortie | 1 ensemble |
| 6 | Centrale hydraulique | 1 ensemble |
| 7 | Système de commande (armoire comprise) | 1 ensemble |
| 8 | Table de sortie | 1 ensemble |
