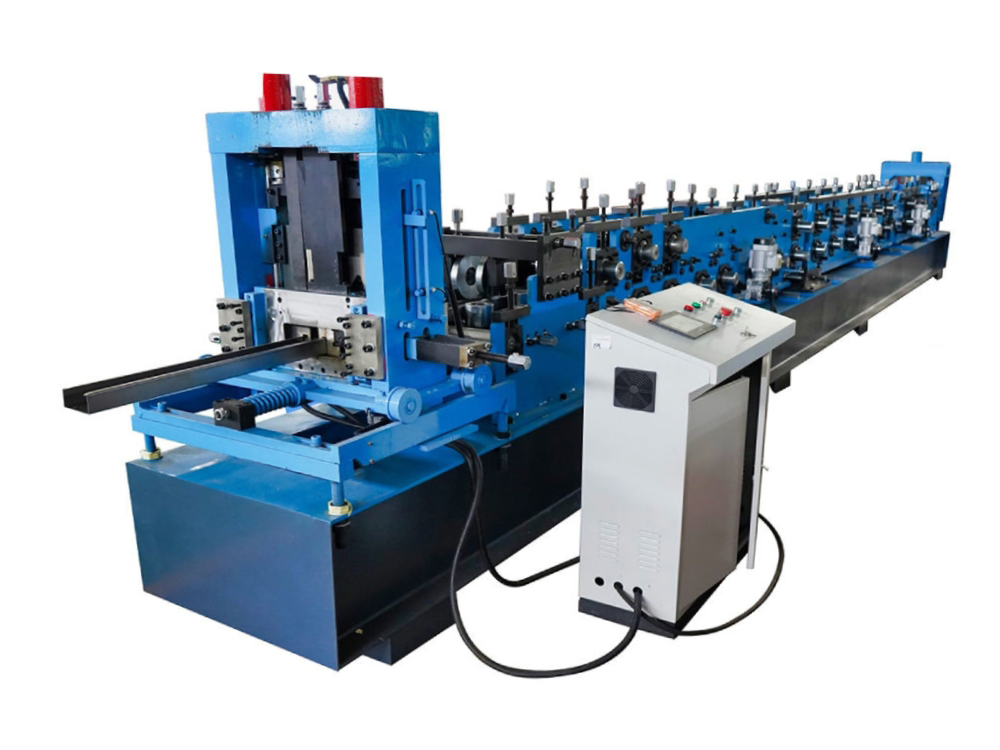

Profileuse pour contreventements de rayonnages métalliques
La profileuse pour contreventements de rayonnages métalliques est conçue pour fabriquer les profils diagonaux et horizontaux des systèmes de stockage. La ligne accepte l’acier au carbone, la bobine galvanisée, l’acier inoxydable, les aciers Q345 et Q460 ainsi que d’autres aciers haute résistance.

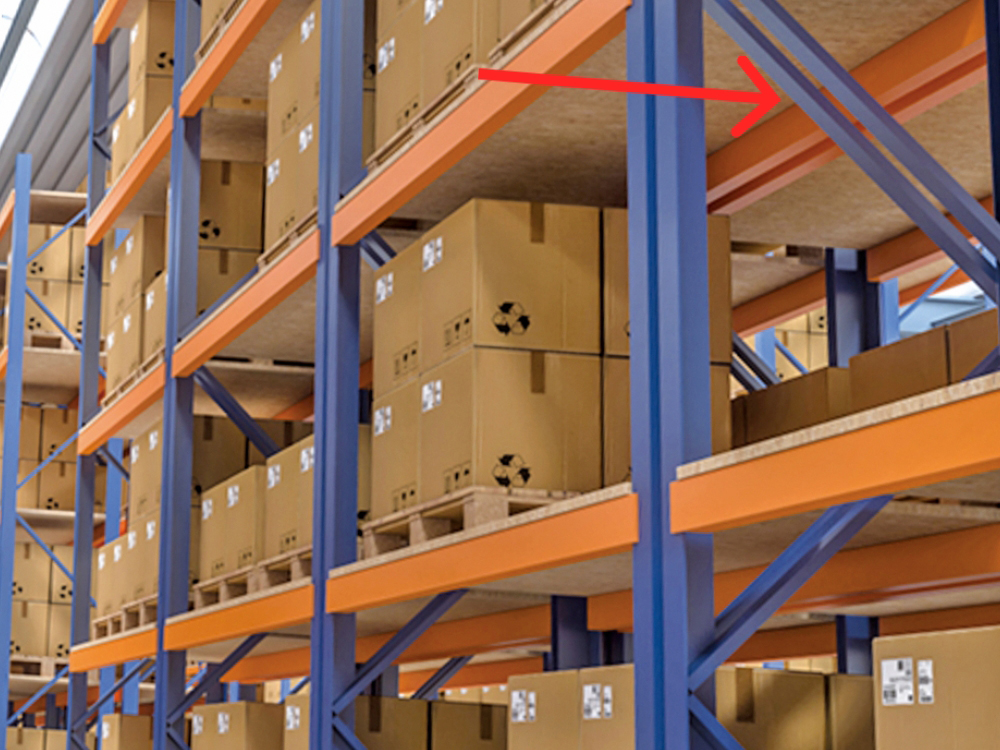

Par profilage à froid, la machine produit des profils renforcés fermés ou en C qui améliorent la résistance à la traction et au cisaillement. Les contreventements finis renforcent la stabilité latérale des rayonnages et réduisent leur déformation transversale à pleine charge.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1.2-2.0mm (personnalisable) |
| Largeur d’alimentation | 100mm (personnalisable) |
| Largeur utile | 40-50mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 5t-7t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

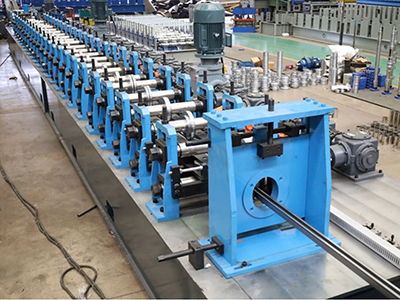

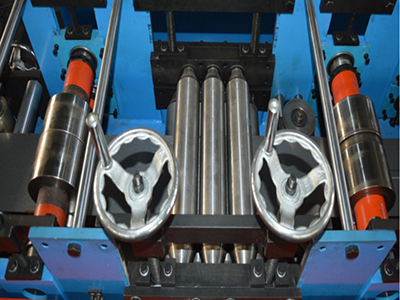

| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø70mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GCr15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 10-16 stations |
| Puissance du moteur de la profileuse | 5.0-11kW |
| Vitesse de profilage | 8-20m/min |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage hydraulique |
| Système de poinçonnage | Poinçonnage asservi par servomoteur |

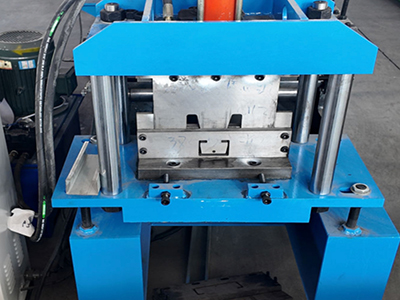

| Dispositif de coupe | |
| Mode de coupe | Coupe hydraulique asservie automatique (5.5-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
Déroulage → Alimentation et guidage de la matière → Profilage → Coupe hydraulique asservie → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 5 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Dispositif de poinçonnage | 1 ensemble |
| 4 | Coupe hydraulique asservie | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
