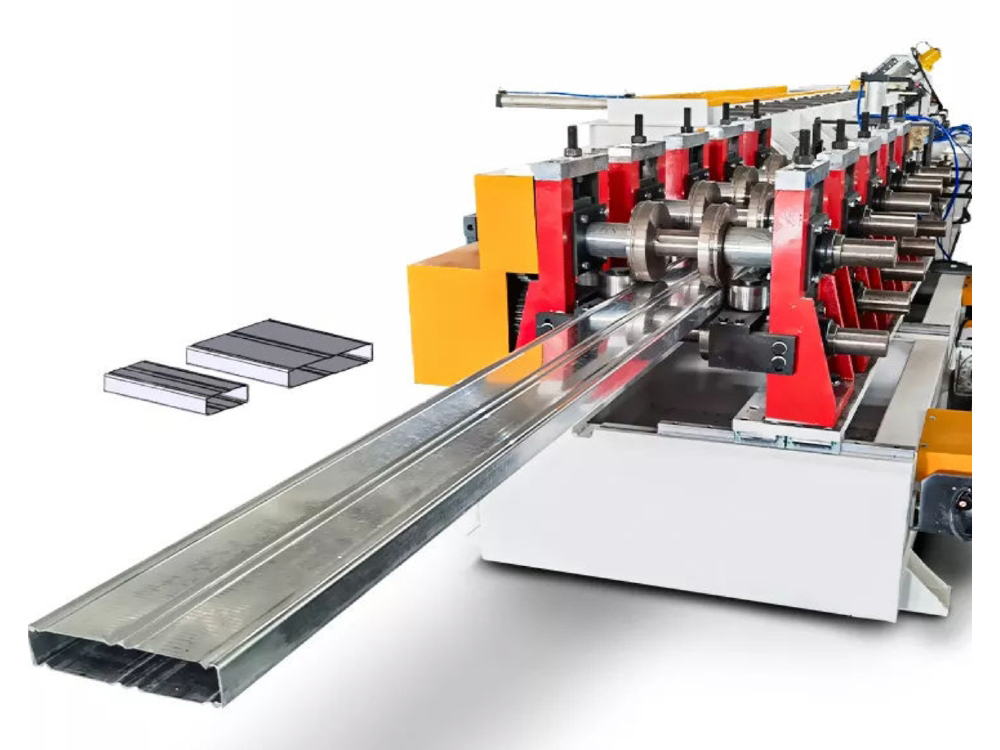

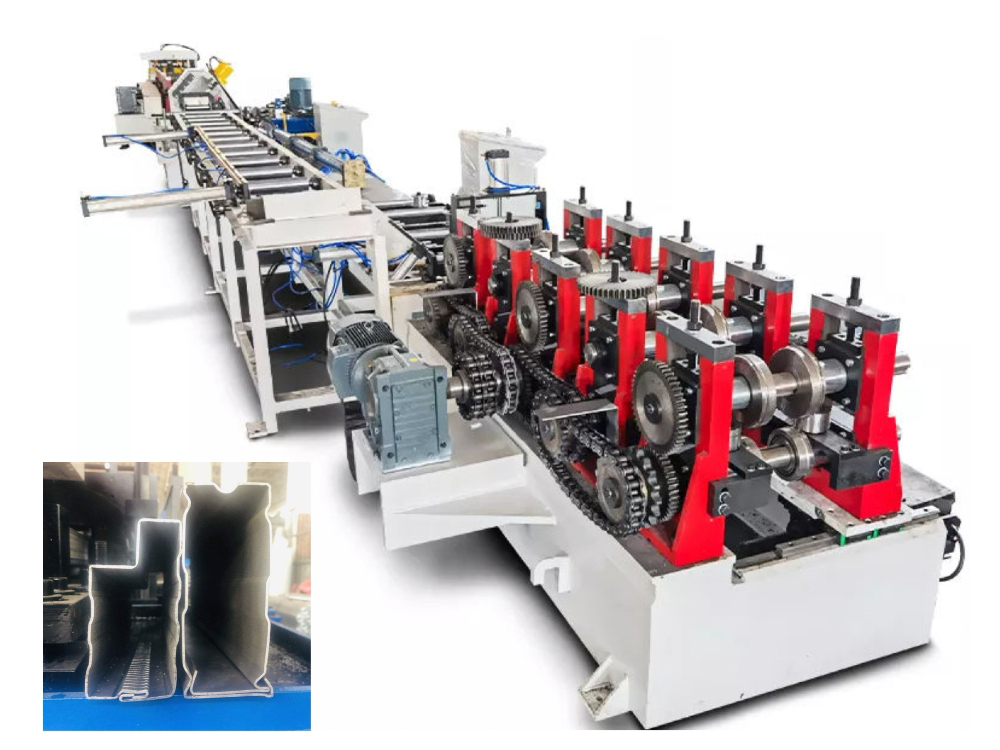

Profileuse pour lisses de rayonnages métalliques

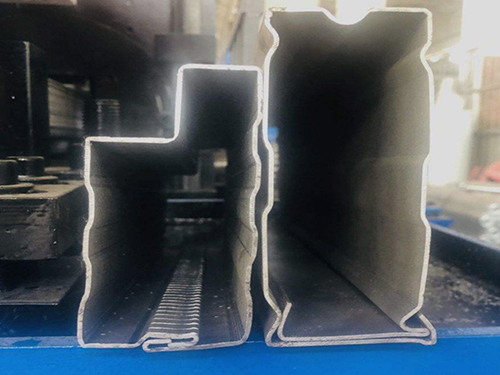

La profileuse pour lisses de rayonnages métalliques utilise un profilage à froid en plusieurs étapes pour former les lisses sur une ligne continue. Elle peut être configurée pour des lisses fermées de type P, des lisses soudées en C et d’autres sections utilisées dans les rayonnages.
À épaisseur de matériau égale, la structure à cavités multiples augmente la résistance à la flexion de plus de 30 %. En formant les sections complexes en une seule opération, la ligne réduit le nombre de soudures et évite les concentrations de contraintes au niveau des cordons, ce qui améliore la capacité portante et la durée de vie des lisses finies.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) HRGI (acier galvanisé laminé à chaud) |
| Épaisseur du matériau | 1.0-2.0mm (personnalisable) |
| Largeur d’alimentation | 260-420mm (personnalisable) |
| Largeur utile | Hauteur 50 mm, largeur 80/90/100/110/120/130/140/150/160 mm |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 20×1.6×1.4m |
| Poids de la machine | 8t-15t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |

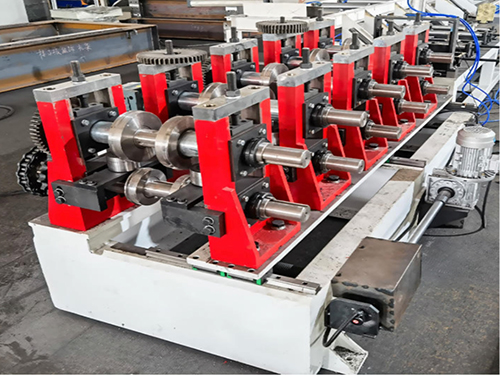

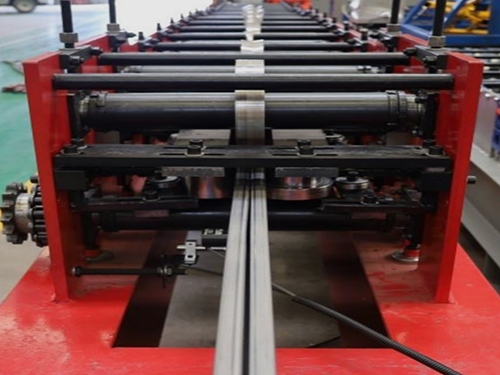

| Profileuse | |
| Matériau de l’arbre principal | Ø80 mm, 40Cr (trempe et revenu) |
| Matériau des galets | Cr12 (trempé à HRC 58-62) |
| Stations de profilage | 20-30 stations |
| Puissance du moteur de la profileuse | 30-50kW |
| Vitesse de profilage | 8-20m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe hydraulique asservie entièrement automatique par servomoteur, 7,5-30 kW |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
| Machine pour lisses | |
| Système d’accrochage des consoles | Machine pneumatique de retournement et de fixation |
| Stations | 4 stations |
| Matériau de l’arbre principal | Ø80 mm, 40Cr (trempe et revenu) |
| Puissance du moteur | 5.5-11kW |

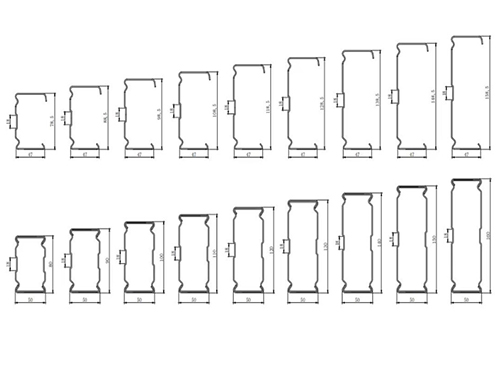

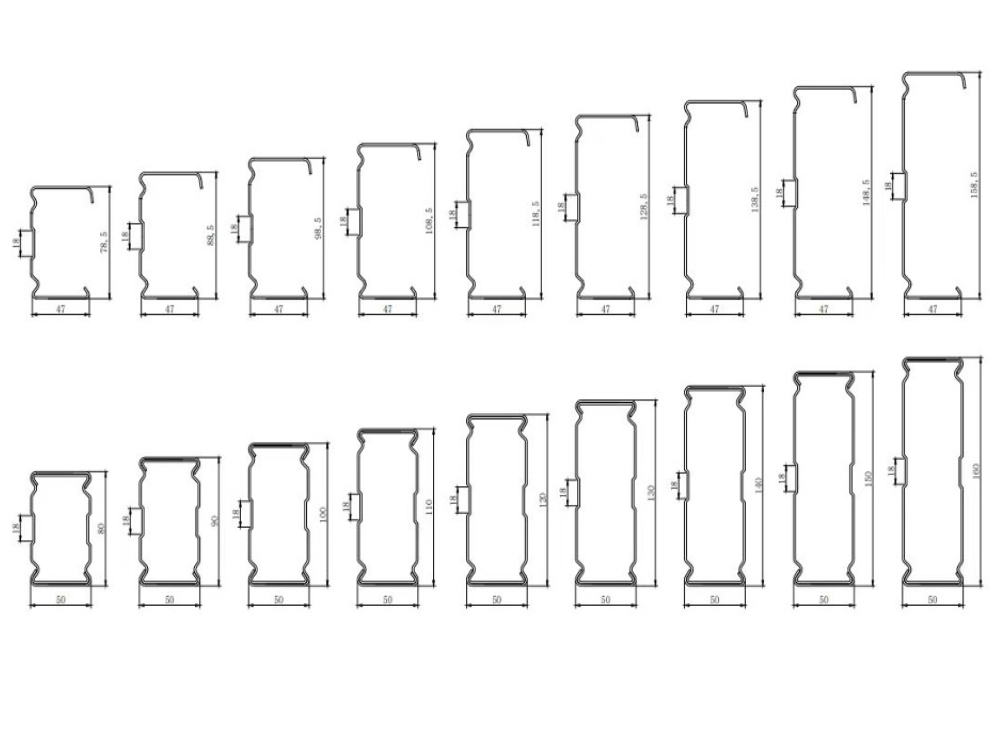

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Planage → Alimentation de la matière → Profilage → Coupe hydraulique → Formage des lisses → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 5 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Unité de coupe hydraulique asservie | 1 ensemble |
| 4 | Machine pour lisses | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
