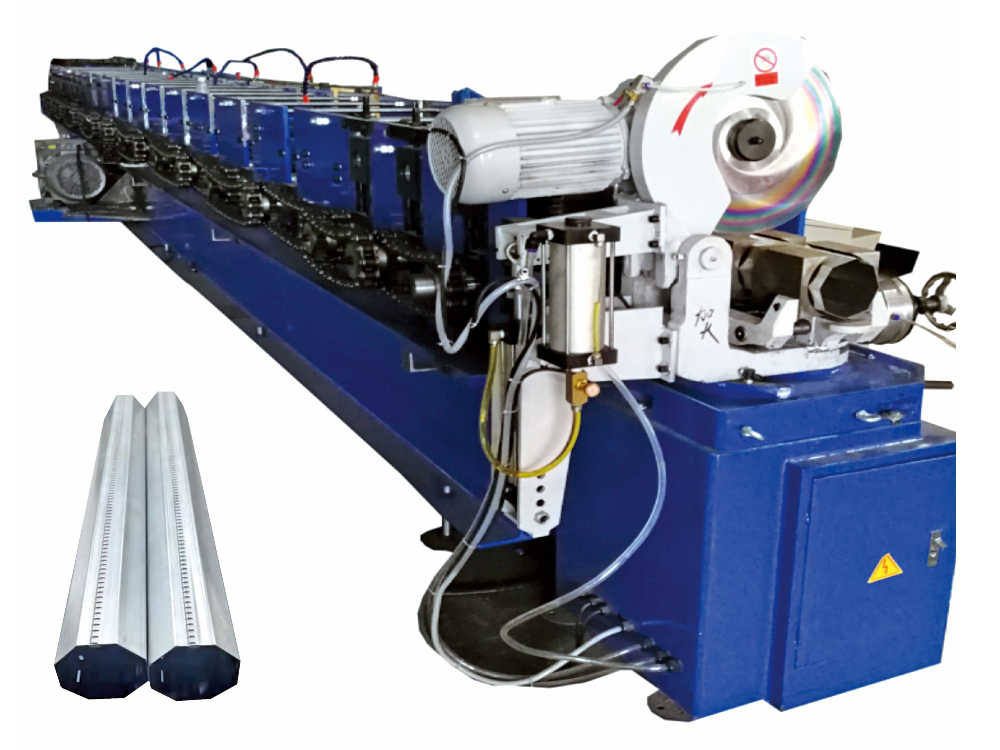

Profileuse pour tubes octogonaux de rideaux métalliques
La profileuse pour tubes octogonaux de rideaux métalliques est une ligne entièrement automatique destinée à fabriquer les tubes octogonaux des systèmes de fermeture. Elle réunit le déroulage, le planage, le poinçonnage, le profilage, la coupe à longueur par scie volante et l’empilage dans un processus continu.

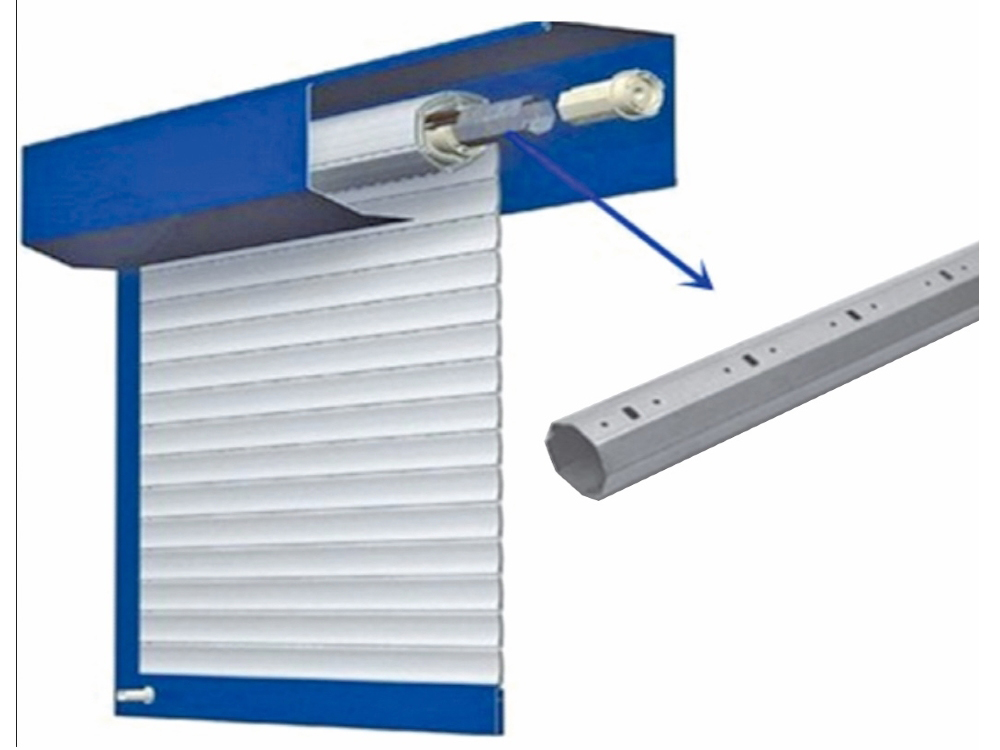

La machine permet de fabriquer des tubes octogonaux dont le diamètre du cercle inscrit varie de 40 à 80 mm, afin de répondre aux dimensions de rideaux utilisées sur différents marchés. Grâce à la commande par servomoteur, la vitesse de production atteint 12 à 18 m/min. La tolérance sur plats des tubes finis est inférieure à ±0,3 mm et l’écart de rectitude reste inférieur à 1 mm sur 6 m, ce qui favorise le fonctionnement régulier de l’axe lors d’ouvertures et de fermetures fréquentes, avec moins de vibrations et de blocages.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.4-1.2mm (personnalisable) |
| Largeur d’alimentation | 150-250mm (personnalisable) |
| Largeur utile | 40-80mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 5t-7t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Dispositif de planage et de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Matériau du moule de poinçonnage | Cr12 (trempé à HRC 58-60) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø50mm Matériau : acier 45# (tournage de finition) |

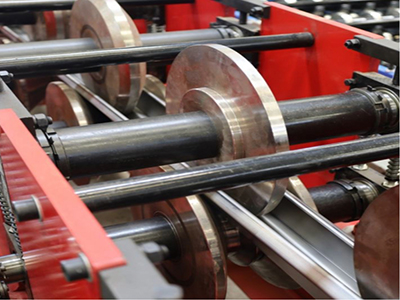

| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 18-28 stations |
| Puissance du moteur de la profileuse | 5.5-15kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |

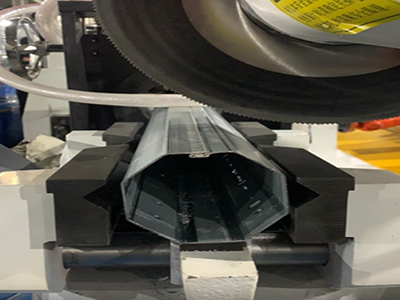

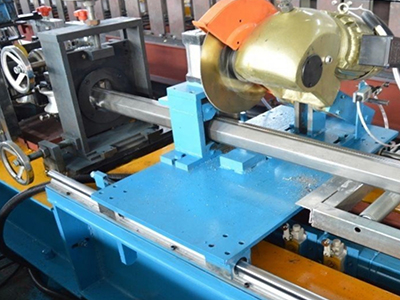

| Mode de coupe | Coupe automatique (3.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV, traitement thermique, HRC 58-60 |

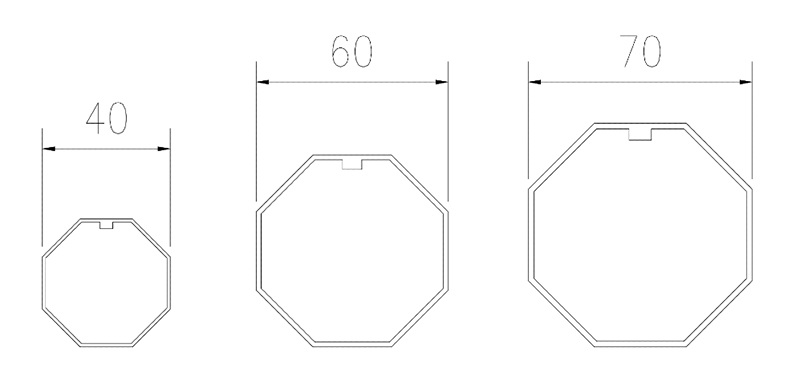

(choisissez un profil standard ou fournissez votre propre plan)
Déroulage → Alimentation et planage → Poinçonnage → Guidage de la matière → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 3 t | 1 ensemble |
| 2 | Dispositif de planage et de poinçonnage | 1 ensemble |
| 3 | Profileuse principale | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
