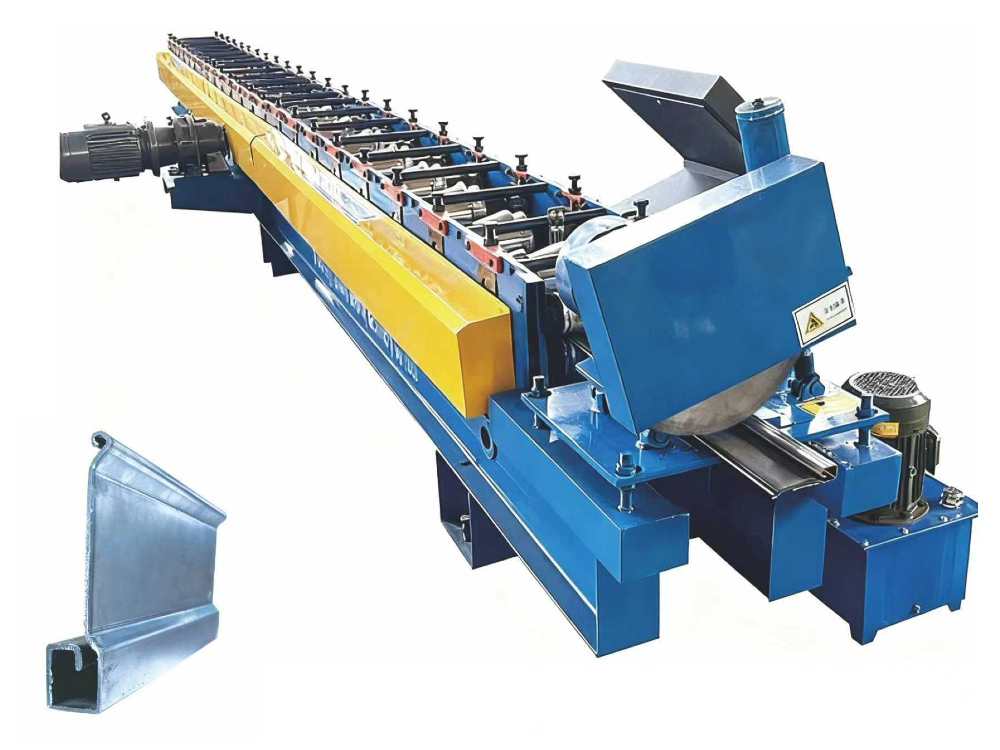

Profileuse pour lames finales de rideaux métalliques
La profileuse pour lames finales de rideaux métalliques est une ligne entièrement automatique. Elle intègre le déroulage, le planage, le profilage, le poinçonnage, la mesure, la coupe et l’empilage, pour une production efficace depuis la bobine jusqu’au composant fini.
La machine comporte 22 à 28 stations de profilage de précision et accepte des tôles de 0,8 à 2,0 mm d’épaisseur, avec une vitesse de 10 à 16 m/min. La commande numérique permet de fabriquer de façon flexible et en grande série différentes dimensions de lames finales. Par rapport au soudage traditionnel, la productivité peut être multipliée par plus de dix.

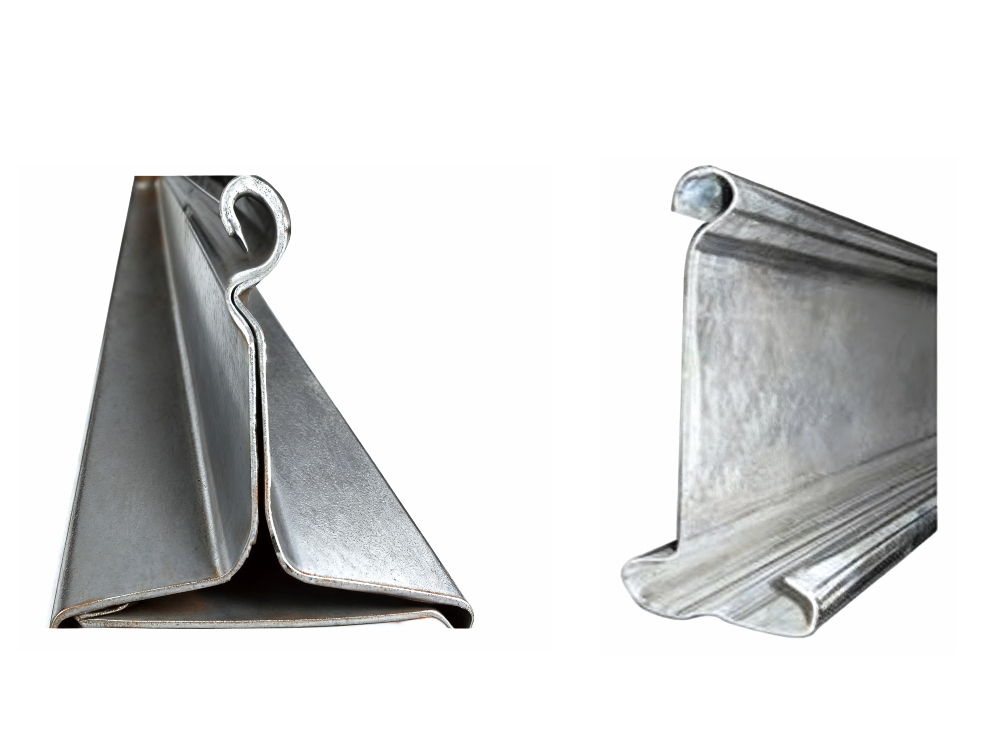

Les lames finales servent d’éléments porteurs et de renfort contre le vent dans les rideaux métalliques ; elles sont notamment réalisées en profils T ou carrés. Leur forme et leur épaisseur peuvent être adaptées aux conditions de pose et à l’environnement local, pour les zones côtières, les plateaux et les autres régions exposées aux vents violents ou aux tempêtes de sable.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.6-1.2mm (personnalisable) |
| Largeur d’alimentation | 70-150mm (personnalisable) |
| Largeur utile | 10-50mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 8×1.6×1.4m |
| Poids de la machine | 5t-7t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |

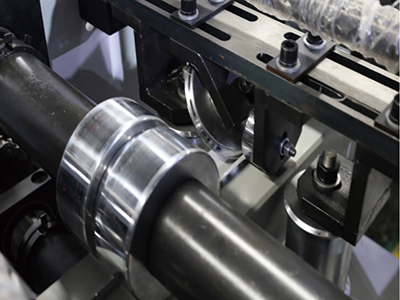

| Matériau de l’arbre principal | Diamètre : Ø50mm Matériau : acier 45# (tournage de finition) |

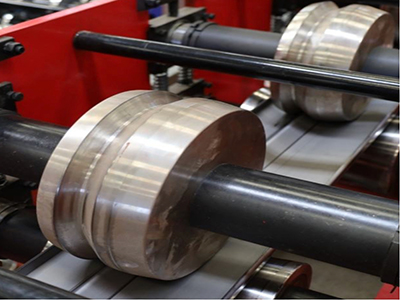

| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 18-28 stations |
| Puissance du moteur de la profileuse | 5.5kW-15kW |
| Vitesse de profilage | 8-30m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique par scie volante (3.0-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
Déroulage → Alimentation et guidage de la matière → Profilage → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur de 3 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Dispositif de coupe | 1 ensemble |
| 4 | Centrale hydraulique | 1 ensemble |
| 5 | Système de commande (armoire comprise) | 1 ensemble |
| 6 | Table de sortie | 1 ensemble |
