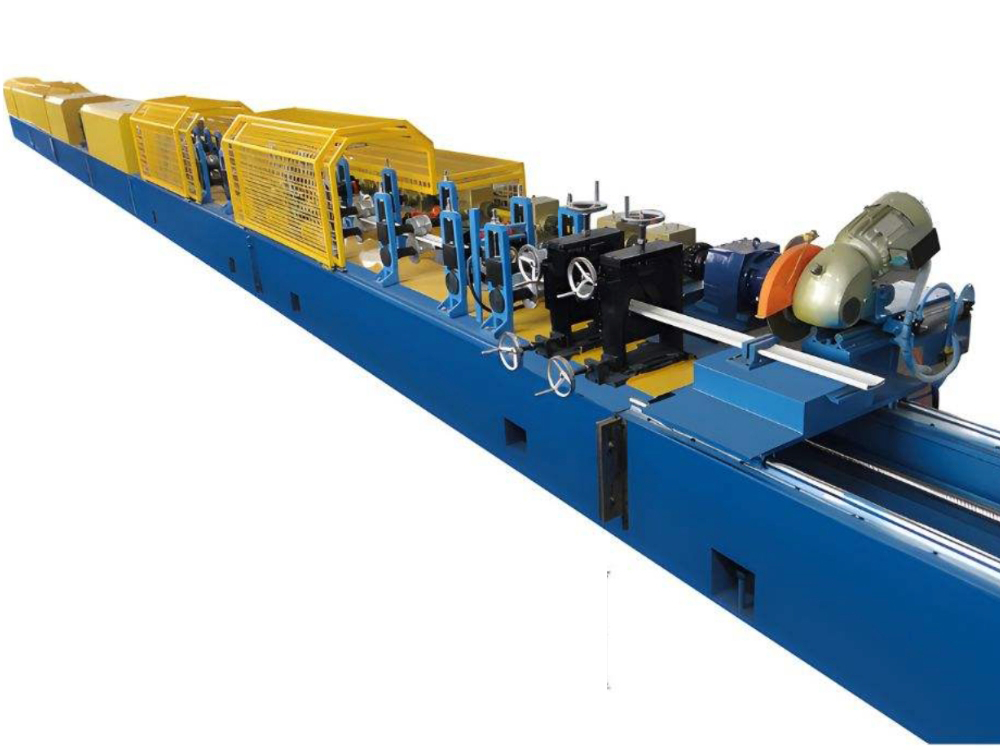

Profileuse pour lames de rideaux métalliques isolées par mousse PU/PIR

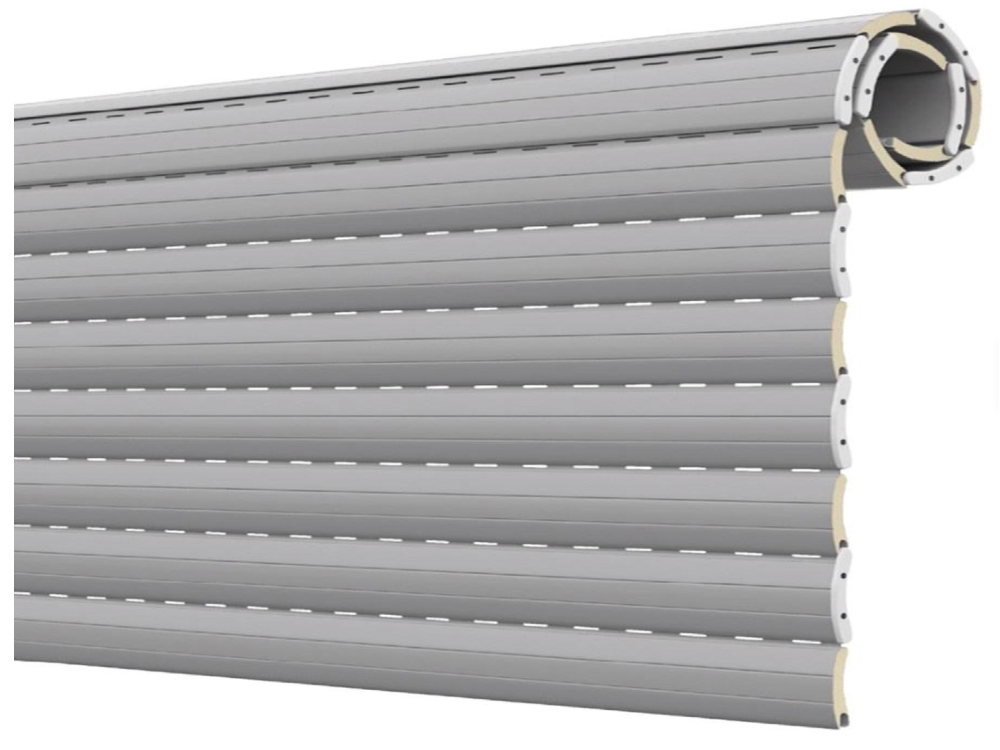

La profileuse pour lames de rideaux métalliques isolées par mousse est conçue pour la production continue de panneaux isolants. Elle accepte des parements extérieurs de 0,4 à 0,8 mm d’épaisseur et utilise une âme en mousse de polyuréthane (PU) ou de polyisocyanurate (PIR). Les panneaux finis conviennent aux chambres froides à moyenne et basse température ainsi qu’aux portes de garage dans les régions froides.
La ligne entièrement automatique intègre le profilage du parement extérieur, le formage du parement intérieur, l’injection de mousse, la polymérisation sous laminage et la coupe à longueur. Elle accepte l’acier prélaqué, l’acier inoxydable, l’aluminium et d’autres matériaux de parement. Avec des âmes en mousse ignifuges, résistantes à l’humidité ou à haute densité, les panneaux finis peuvent être utilisés pour des portes coupe-feu ou des environnements à haut niveau de propreté dans l’industrie pharmaceutique, l’électronique et d’autres installations spécialisées.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) Mousse PU |
| Épaisseur du matériau | Tôle 0,3-0,5 mm (personnalisable). Panneau PU 10-25 mm (personnalisable). |
| Largeur d’alimentation | 150-350mm (personnalisable) |
| Largeur utile | 80-250mm (personnalisable) |
| Dimensions de la machine et API | |
| Dimensions de la machine | Env. 15×1.6×1.4m |
| Poids de la machine | 5t-8t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Profileuse | |
| Matériau de l’arbre principal | Diamètre : Ø50mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | Acier 45# (chromage dur, trempé à HRC 55-62) |
| Stations de profilage | 30-40 stations |
| Puissance du moteur de la profileuse | 11kW-30kW |
| Vitesse de profilage | 8-30m/min |
| Machine de moussage | |
| Type | Moussage basse pression |
| Matériau de moussage | PU |
| Puissance | 5 kW |
| Réception des produits finis | 120 kg/h (max.) |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique par scie volante (3.0kW-11kW) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Selon les plans (personnalisable) |

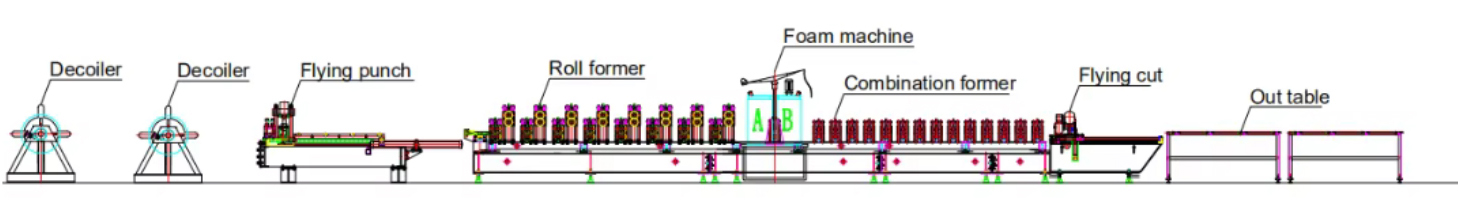

Déroulage → Alimentation et guidage de la matière → Profilage → Moussage → Injection combinée de mousse → Coupe à longueur → Réception des produits finis
| N° | Équipement | Quantité |
| 1 | Dérouleur de 3 t | 1 ensemble |
| 2 | Profileuse principale | 1 ensemble |
| 3 | Machine de moussage | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
| 8 | Dispositif de poinçonnage | 1 ensemble |
