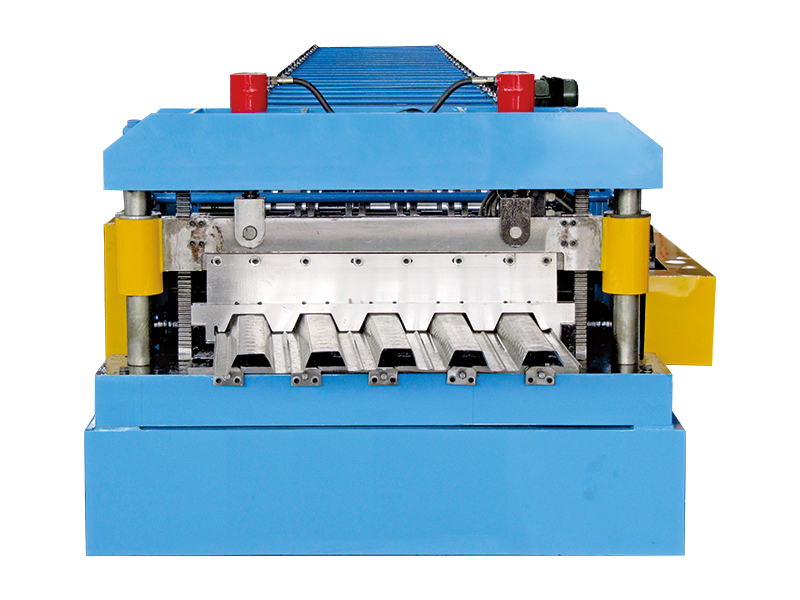

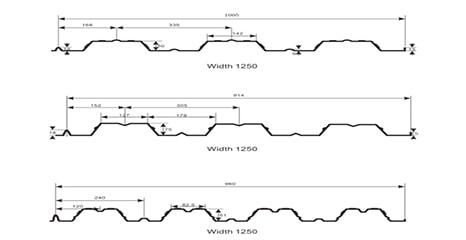

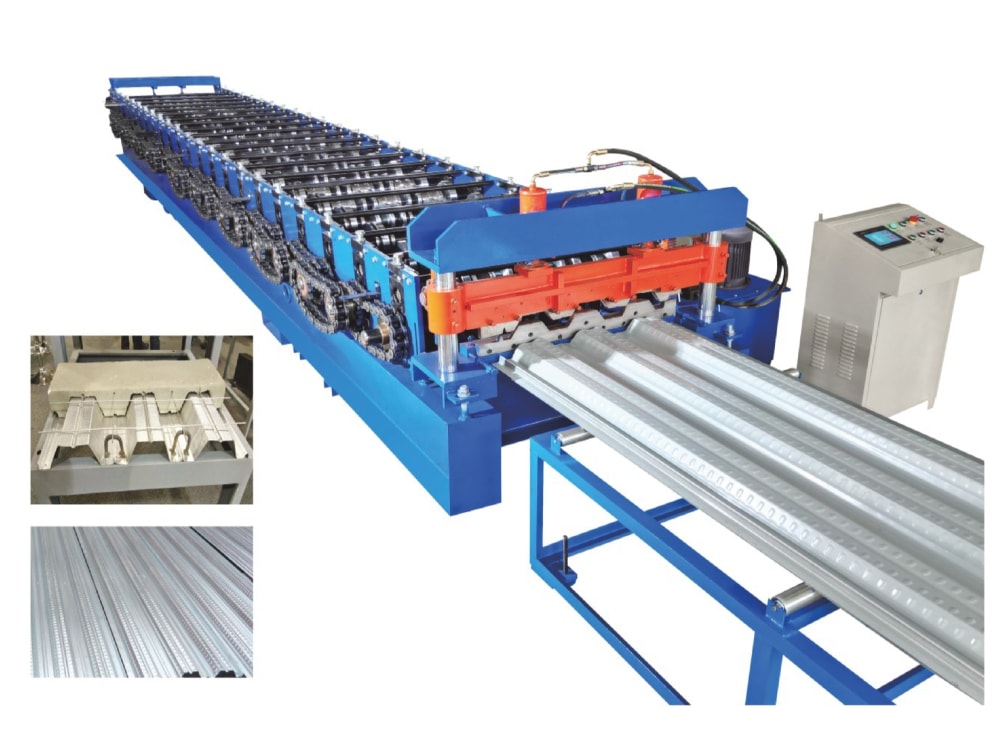

Profileuse de plancher en acier

Dérouleuse: Ouverture de bobine passive, expansion manuelle
Capacité de la dérouleuse: 5T
Cadre de machine: Soudage de bride
Forme de guide d'alimentation: Type rouleau latéral
Forme de la machine: Transmission à chaîne (20A, double rangée)
Diamètre de l'arbre principal: Ø90mm
Puissance du moteur principal: 22kw
Vitesse de travail: 0-15 m / min (sans compter le temps de coupe)
Station de rouleau: 28 étapes
Matériel de rouleau: Acier No.45, revêtement en chrome
Surface du revêtement en chrome dur du rouleau: 0,05mm
Matériau de l'arbre: acier No.45, pyroaffinage
Puissance du moteur hydraulique: 5,5kw
Pression de la station hydraulique: 20Mpa
Pompe à huile de la station hydraulique: Pompe à engrenage
Découpeuse: Cisaille hydraulique
Matériau de lame de coupe: Cr12MoV
Rigidité de trempe: HRC58℃-60℃
Epaisseur du matériau: 0,7 -1,6mm
Largeur d'alimentation: 1250mm
Tolérance de la longueur: ± 2mm
Système de contrôle: Contrôle de fréquence PLC
PLC: Panasonic
Encodeur: Omron
Dimension: 15500×1400×1300(mm)

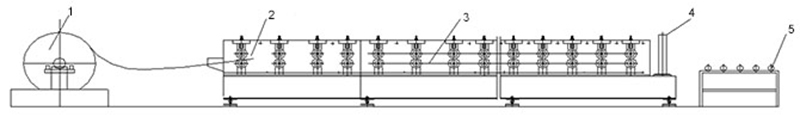

Processus de travail
Ouverture de bobine passive → Panneau d’alimentation avec guide → Profilage → Coupe à longueur fixe → Support de sortie

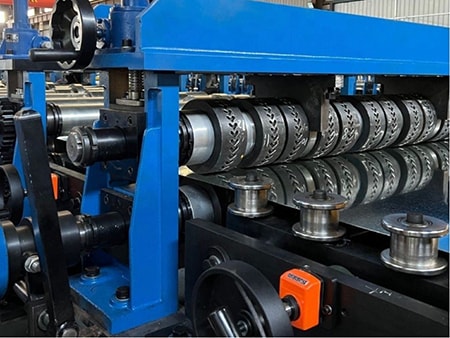

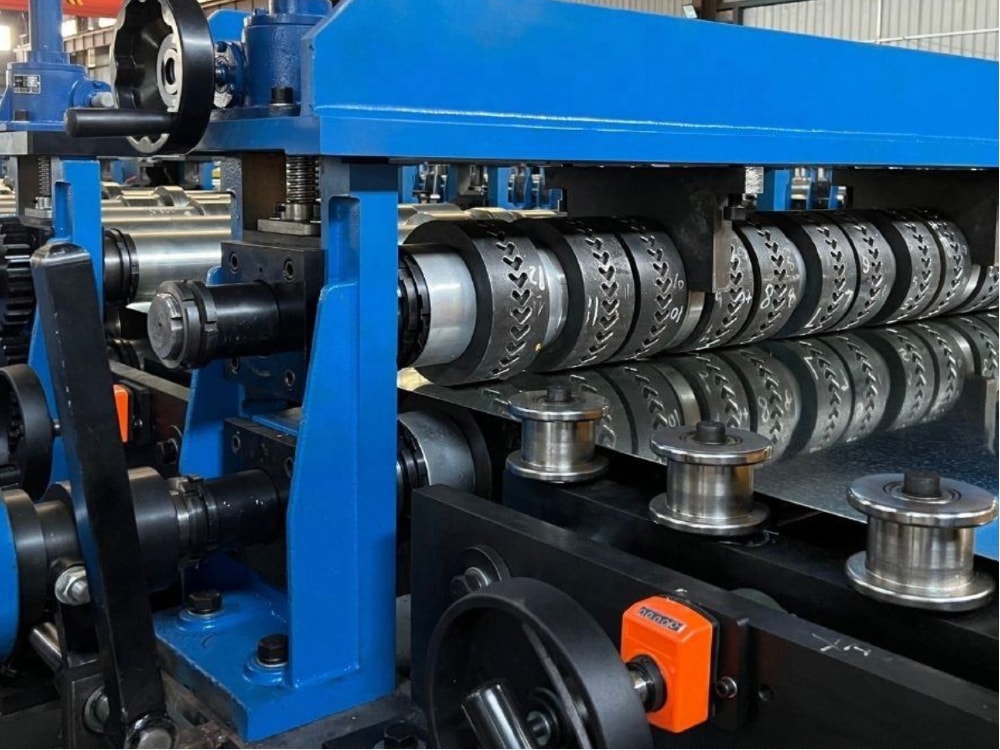

Dispositif d'alimentation de matériel
Alimentation

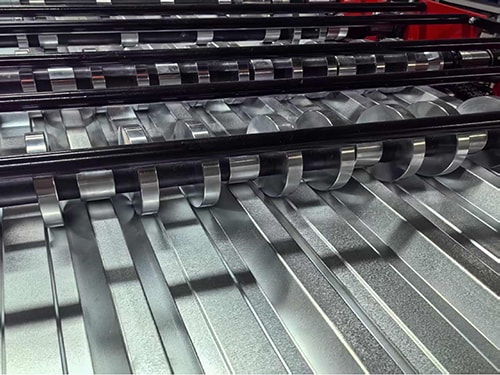

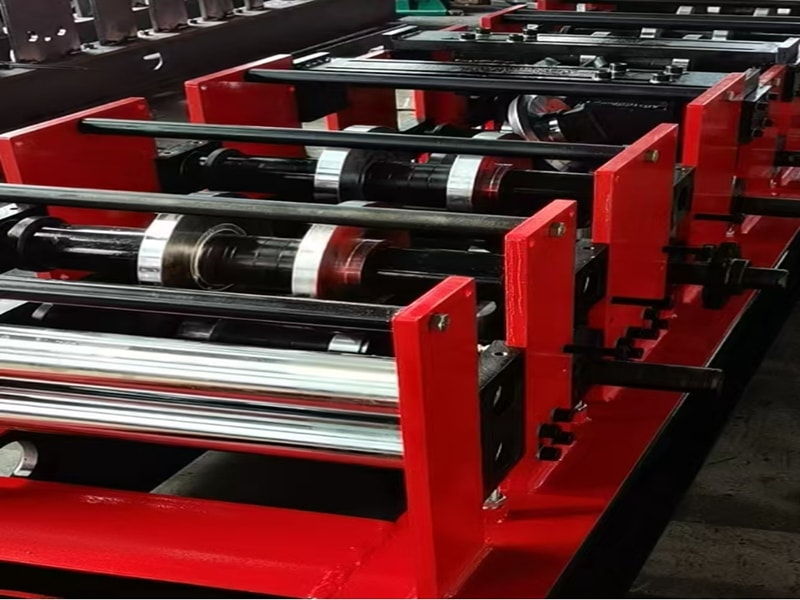

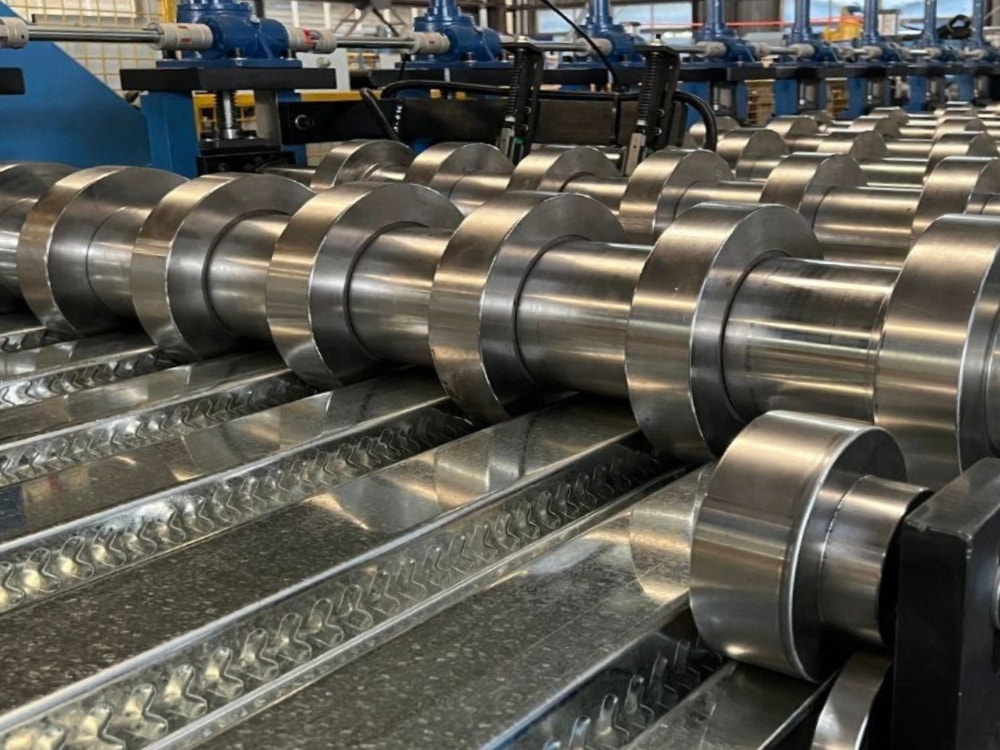

Formage hydraulique

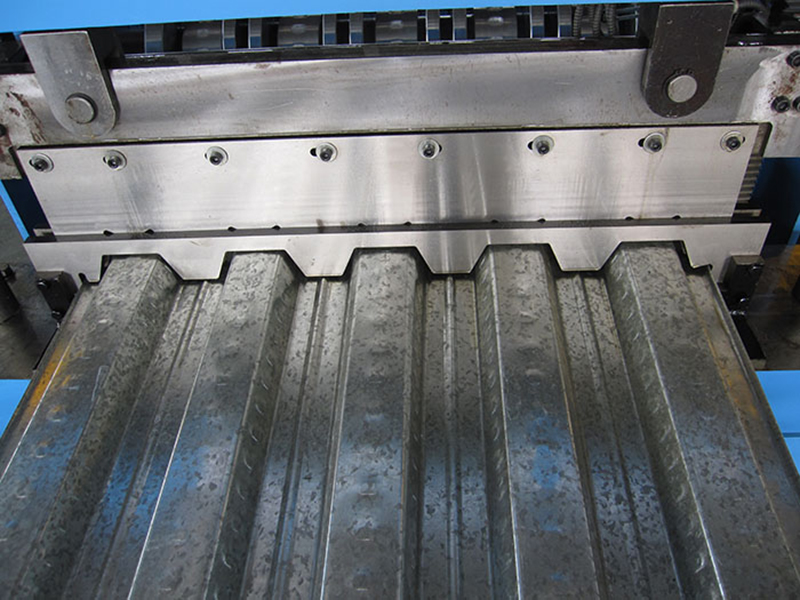

Découpe hydraulique

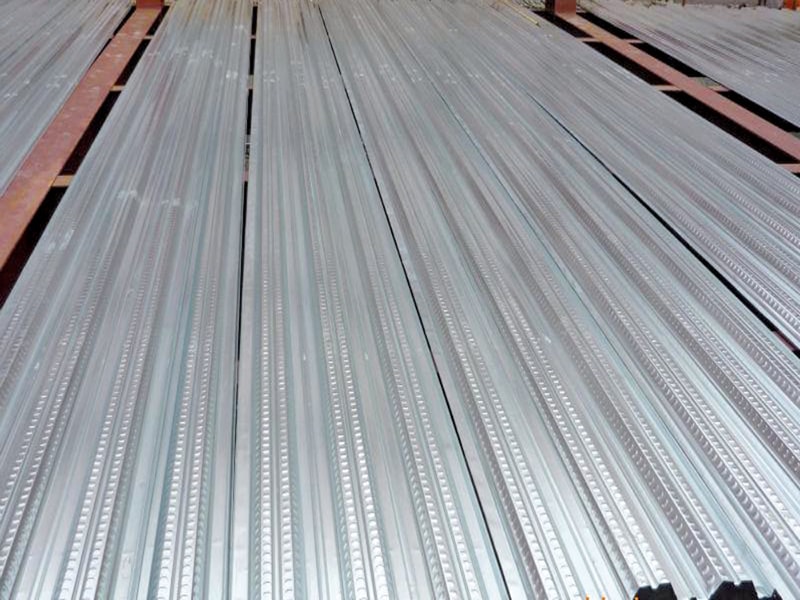

Dispositif de décharge

Equipement
Dérouleuse passive (5T); machine de formage; découpeuse hydraulique; station hydraulique; armoire de commande par ordinateur PLC; table de sortie
