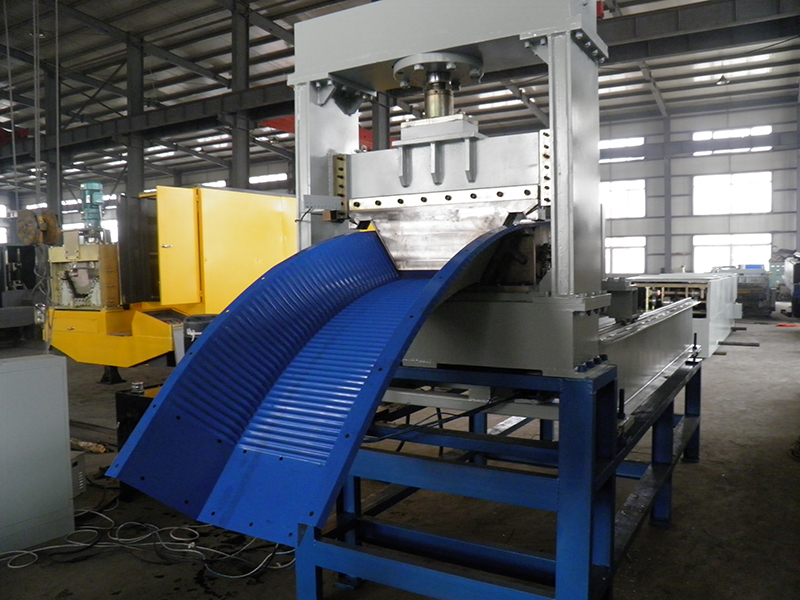

Profileuse de tôles cintrées à assemblage par vissage

• La profileuse de tôles cintrées à assemblage par vissage est capable de produire des panneaux de différentes dimensions basés sur les exigences du projet.
• Une fois fini dans l'atelier, le produit peut être directement livré au chantier de construction.
• Les panneaux joints par notre machine sont faciles à démonter.
• Le panneau permet une construction avec 100% d'espace disponible pour le montage de luminaires, de tuyaux, d'appareils de ventilation ou de climatisations.

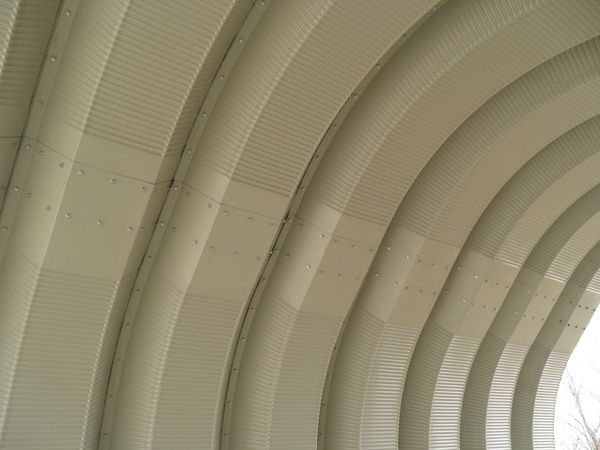

• La construction formée par les panneaux est amovible.

• Construction des tôles cintrées
• Levage des tôles cintrées
• Choix de l'assemblage des arcs ensemble
• Ajout des parois d'extrémité
• Etablissement des fondations de bâtiments
• Transport des tôles cintrées finies sur le chantier de construction

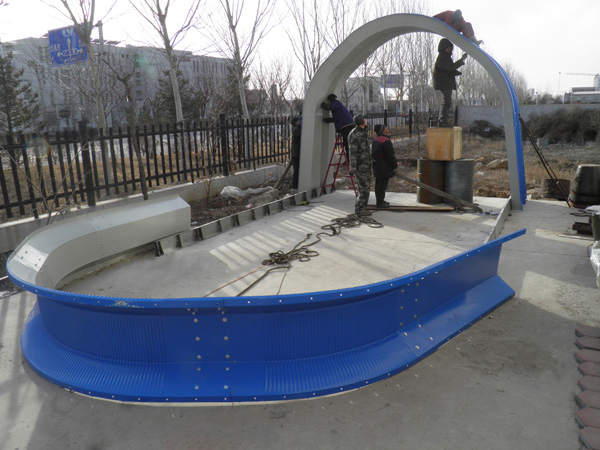

• Assemblage des tôles cintrées ensemble
• Levage et serrage des tôles cintrées jointes
• Renforcement des tôles cintrées des fondations
• Construction de galbes sur les deux côtés.
• Construction des portes et des fenêtres des bâtiments

Dimensions: 35000mm×1500mm×1500mm
Poids: Environ 20T
Matériau de cisaillement: 12CrMoV
Type de cisaillement: Mécanique
Puissance totale du moteur: 25KW
Moteur principal: 7,5KW
Moteur de la dérouleuse: 3KW
Moteur de la niveleuse: 4KW
Moteur de la machine à cisaillement: 3KW
Puissance de la station hydraulique: 7,5KW
Matériau du rouleau: Acier 45# de haute qualité (Standard), trempé HRC55 ~ 65, chromage dur
Matériau de l'axe: Acier 45# de haute qualité, galvanisé
Stands de formation: 10
Largeur d’alimentation: 1000mm
Largeur effective: 680mm
Taux d’utilisation: 68%
Epaisseur des rouleaux: 1-1,2mm
Portée appropriée: 4m-24m
Dérouleuse: Charge utile: 8t

Configuration de l'équipement
Dispositif d'alimentation automatique 8t (1 pièce), Machine niveleuse (1 pièce), plate-forme de support (1 pièce), poinçonnage de pointes (1 ensemble de moule), poinçonnage d’extrémités (1 ensemble de moule), cisaille (1 pièce), machine de formage (1 pièce), machine à cintrer 1 pièce (1 ensemble de moule), système hydraulique, système de contrôle électrique, Support pour produits finis, etc.

Processus technologique
Chargement (chargement & élargissement de la bobine galvanisée sur dérouleuse) → Alimentation & Nivellement (préparation de la tôle galvanisée plate pour le poinçonnage) → Poinçonnage de pointes & Poinçonnage d’extrémités sur tôle galvanisée plate → Cisaillement de tôle poinçonnée → Profilage de tôle cisaillée→ Pliage de tôle cisaillée.
