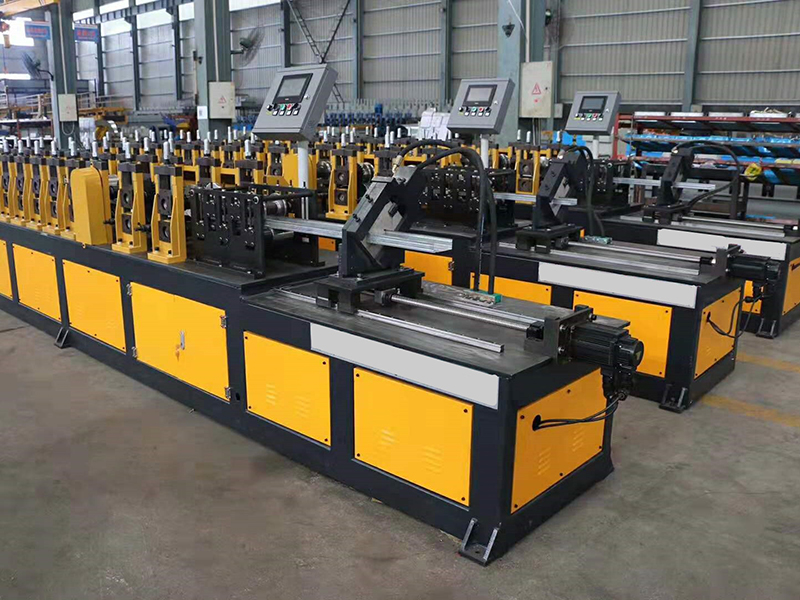

Profileuse – Profileuse de goujons en métal et rouleaux de chenille

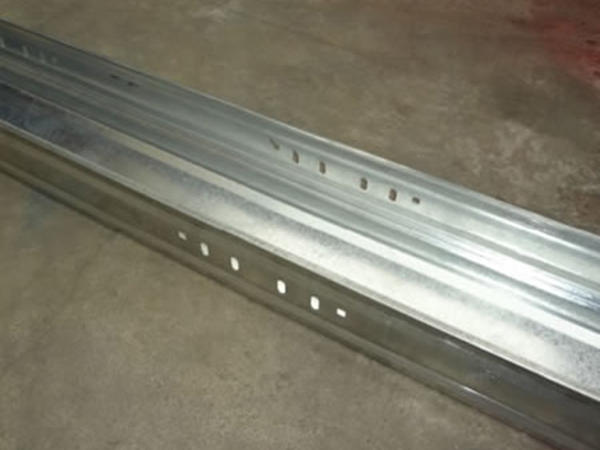

Cette profileuse haute fiabilité est conçue pour la production en série de goujons et rails légers qui sont des composants de charpente structurels permettant un transport léger et facile. Les goujons et rails peuvent être utilisés dans la construction d'hôtels, de terminaux d'aéroport, de gares, de terrains de jeux, etc.
Caractéristiques techniques| Matière première | |
| Matériaux compatibles | GI (acier galvanisé) GL (acier Galvalume) PPGI (acier galvanisé prélaqué) PPGL (acier Galvalume prélaqué) Al (aluminium) CRC (acier en bobine laminé à froid) HRC (acier en bobine laminé à chaud) |
| Épaisseur du matériau | 0.8-1.5mm (personnalisable) |
| Largeur d’alimentation | 100-400mm (personnalisable) |
| Largeur utile | 50-150mm (personnalisable) |
| Dimensions de la machine et API | |
| Types de profils | Une machine accepte plusieurs types de profils grâce au changement manuel ou automatique des manchons |
| Dimensions de la machine | Env. 5×1.6×1.4m |
| Poids de la machine | 3-5t |
| Couleur de la machine | Personnalisable |
| Système de commande | Commande entièrement automatique par API, écran tactile et variateur de fréquence |
| Tension | 380 V, 50 Hz, triphasé (selon la demande du client) |
| Dispositif de poinçonnage | |
| Type de poinçonnage | Poinçonnage par presse ou hydraulique (en option) |
| Configurations des matrices de poinçonnage | Personnalisable selon les plans des profils |
| Profileuse | |
| Arbre principal | Diamètre : Ø60-70mm Matériau : acier 45# (tournage de finition) |
| Matériau des galets | GR15 (recuit après forgeage, HRC 58-60, chromé) |
| Stations de profilage | 12-18 stations |
| Puissance du moteur | 7.5-11kW |
| Vitesse de profilage | 25-50m/min |
| Dispositif de coupe | |
| Mode de coupe | Coupe automatique (3,0-11 kW, coupe stationnaire ou coupe à la volée) |
| Matériau de la lame de coupe | Cr12MoV (traitement thermique, HRC 58-60) |

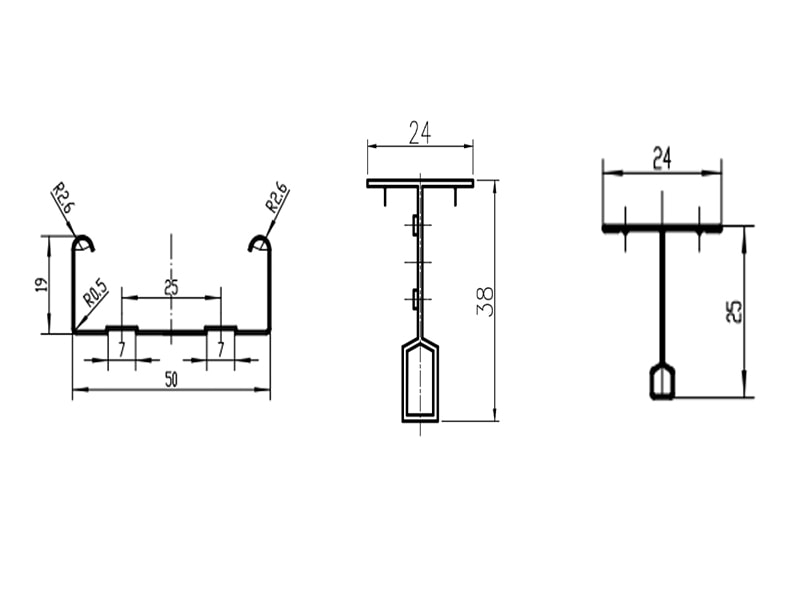

(Choisissez parmi les profils standard ci-dessous ou envoyez-nous votre plan personnalisé)
Déroulage → Alimentation et guidage → Profilage → Poinçonnage (sélectionnable) → Poinçonnage (en option) → Coupe → Réception des produits finis
Configurations| N° | Équipement | Quantité |
| 1 | Dérouleur manuel de 5 t | 1 ensemble |
| 2 | Dispositif de poinçonnage | 1 ensemble |
| 3 | Profileuse | 1 ensemble |
| 4 | Dispositif de coupe | 1 ensemble |
| 5 | Centrale hydraulique | 1 ensemble |
| 6 | Système de commande (armoire comprise) | 1 ensemble |
| 7 | Table de sortie | 1 ensemble |
- Le système de contrôle PLC assure une production sûre et en douceur;
- La structure de la machine est constituée de plaques d'acier soudées, ce qui garantit une durabilité élevée sans déformation;
- Les stations de formage de rouleaux sont en fonte de haute résistance, offrant une longue durée de vie de l’ensemble;
