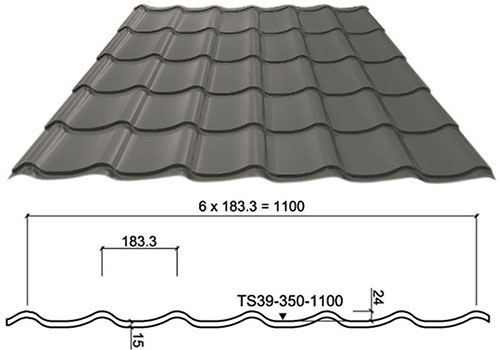

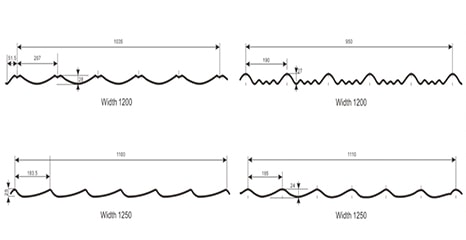

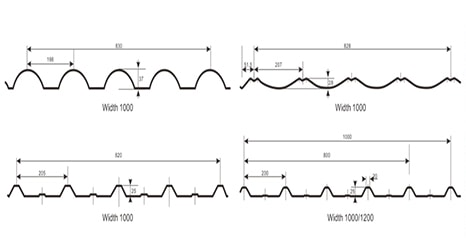

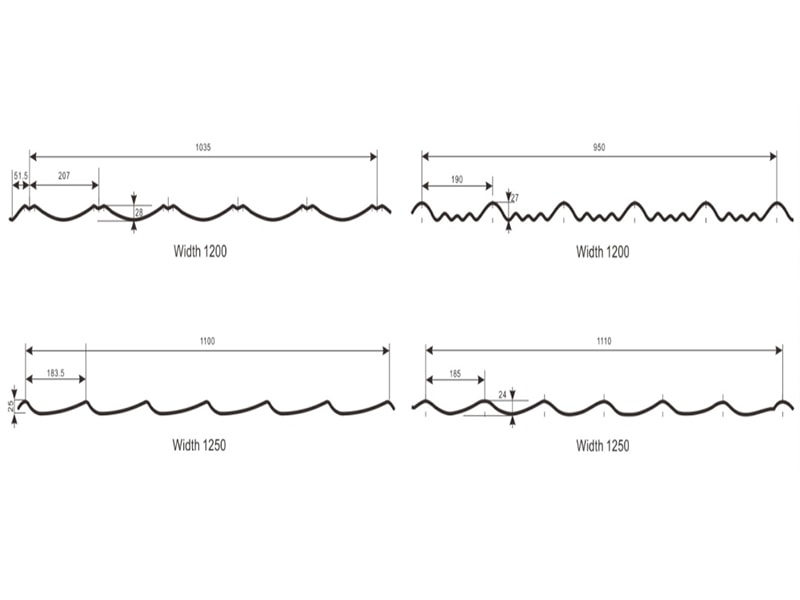

Dessin de profilé

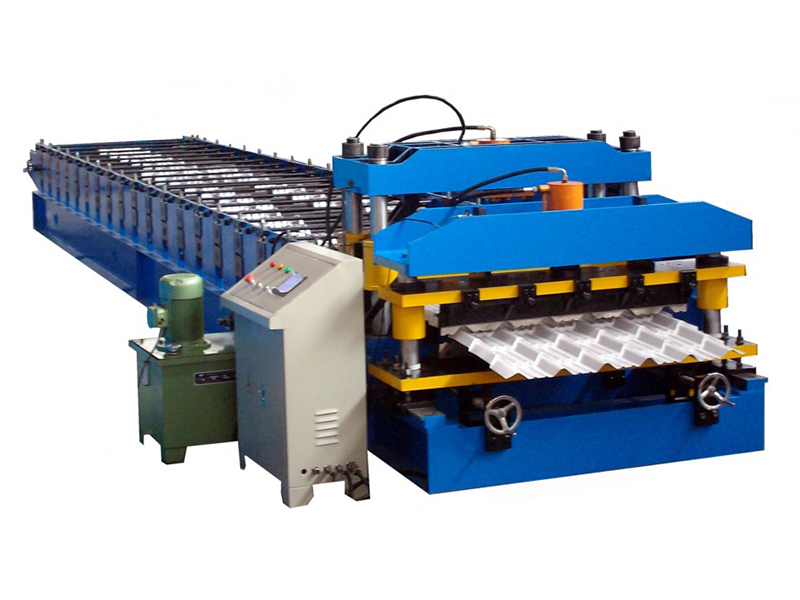

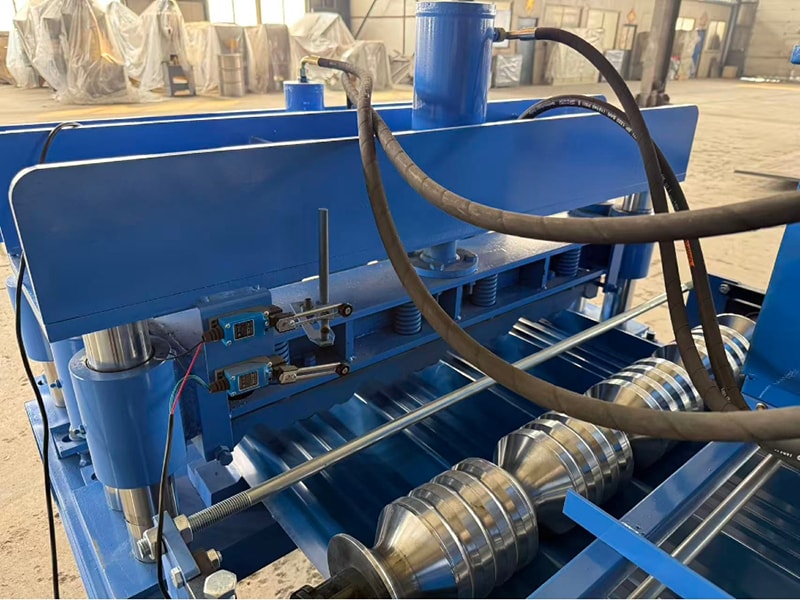

Profileuse de tuiles vernies
Principaux paramètres
  • Spécification du matériel de formage: 1250×(0,4-0,8)×L, limite d'élasticité ≤250MPa.
  • Vitesse de travail: 3,0-4,0m / min (considérer une hauteur d’onde de 350mm)
  • Etapes de rouleaux: 16 étapes
  • Cadre de machine: Soudé avec acier de poutre 350H
  • Epaisseur de plaques de plâtre: 16mm

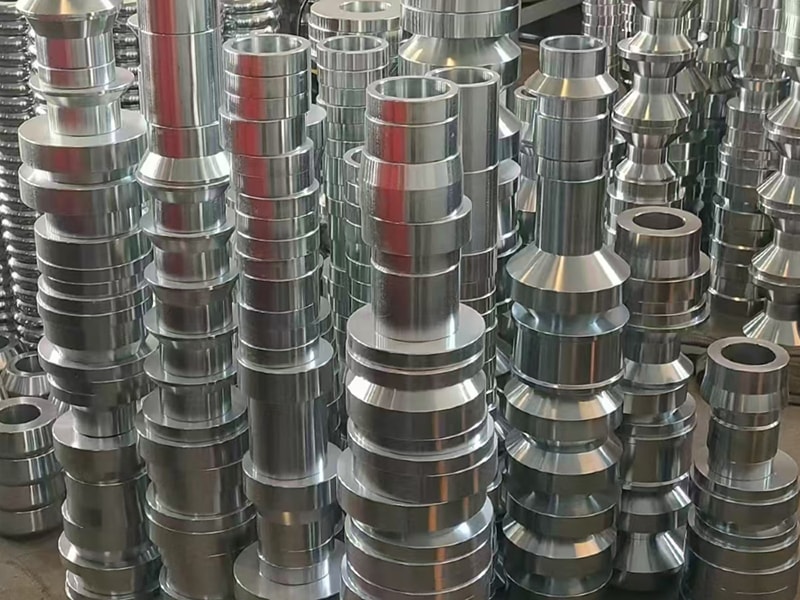

  • Matériau de rouleau: Acier forgé supérieur 45#, avec plaque en chrome dur.
  • Matériau de l'arbre: Acier forgé supérieur 45#, trempe et revenu.
  • Diamètre de l'arbre principal: ￠70mm.
  • Puissance du moteur principal: 5,5KW.
  • Puissance hydraulique de la station: 11KW
  • Pression hydraulique de la station: 10-12Mpa
  • Système de contrôle électrique: Contrôle de fréquence PLC (Panasonic)
  • Dimensions de la machine: 77000×1700×1400(mm)
Caractéristiques et Compositions de structure
  • Caractéristiques de structure
    a. Structure simple et raisonnable, belle apparence. La machine adopte la structure de profilé en acier. Les traitements sont réalisés après soudage, ce qui permet au produit de fonctionner de manière stable à grande efficacité.

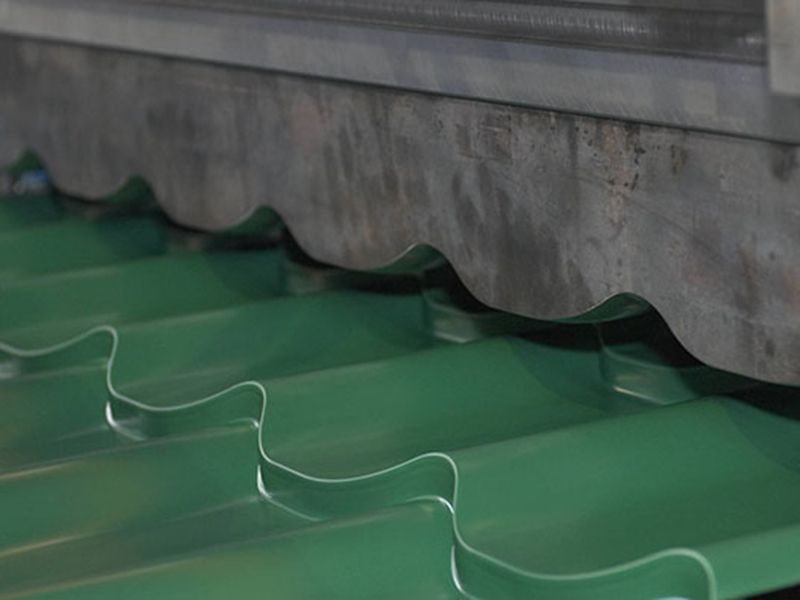

    b. Notre profileuse adopte un système de poinçonnage et de coupe à longueur fixe entièrement automatique et de haute précision. Les extrémités des tôles finies ont une belle apparence soignée sans déformations.
  • Structure de l’équipement La profileuse pour tuiles vernissées est équipée de dispositif d'alimentation (capacité 5T), système de transmission, machine et rouleau principal, poinçonneuse, appareil de découpe, système hydraulique, système de contrôle électrique, table d’exécution, etc.

Procédure de travail
Chargement → Déroulement & Alimentation → Ajustement & Guidage → Profilage → Poinçonnage après laminage → Coupe → Table d’exécution

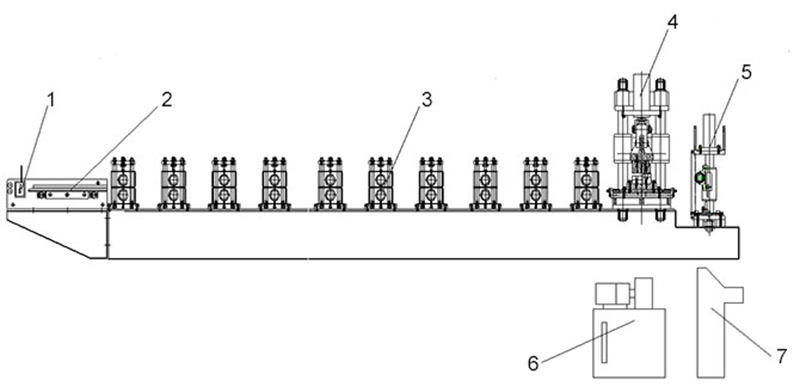

Schéma du processus technologique
Profileuse de tuiles vernies
  • Découpe manuelle
  • Machine de guidage

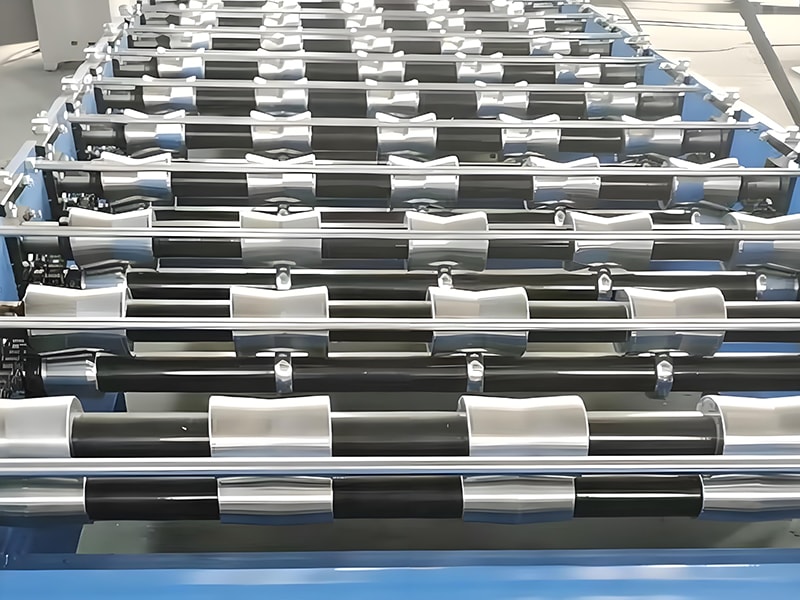

  • Machine de formage
  • Poinçonneuse
  • Machine de coupe
  • Système hydraulique
  • Système de contrôle PLC
